Merknaam: | YINGDA |
Modelnummer: | 1x64 PLC Splitser |
MOQ: | 100 stuks |
Prijs: | 1.1USD-4.58USD |
Leveringstermijn: | 5-8days na betaling |

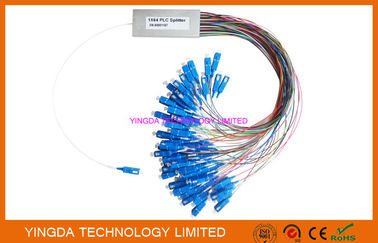

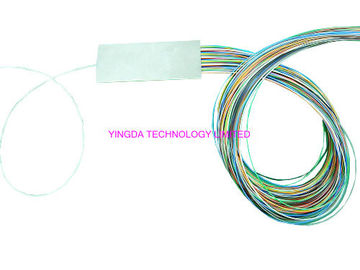

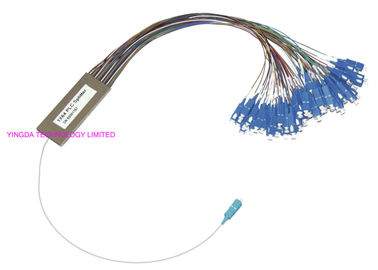

PLC van hoge - dichtheids de Minisplitser 1 tot 64 Minibuis van het Modulestaal, 1X64-Vezel de Optische PLC Blauwe Schakelaars van Splitserssc
De vlaksplitser van (PLC) van de lightwavekring is een type van optisch energiebeheerapparaat
dat wordt vervaardigd gebruikend technologie van de kiezelzuur de optische golfgeleider. Het kenmerkt kleine grootte,
hoge betrouwbaarheid, brede werkende golflengtewaaier en goede kanaal-aan-kanaal uniformiteit,
en wijd wordt gebruikt in PON-netwerken om optisch signaalmacht het verdelen te realiseren.
YINGDA verstrekt gehele reeks de splitsersproducten van 1xN en 2xN-die voor worden gemaakt
specifieke toepassingen. Alle producten ontmoeten gr.-1209-kern-2001 en gr.-1221-KERN
de vereisten van 1999.
Eigenschappen
Toepassingen
Technische Bril voor PLC Splitser met Vezel Optische Schakelaars
1xN splitser
Punt | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 |
Vezeltype | G.657A | ||||||
Het werk Golflengte | 1260nm~1650nm | ||||||
Standaardtoevoegingsverlies (dB) | ≤4.2 | ≤7.6 | ≤10.7 | ≤14.0 | ≤17.2 | ≤20.8 | ≤24.0 |
P-rang Toevoegingsverlies (dB) | ≤4.0 | ≤7.4 | ≤10.5 | ≤13.8 | ≤17.0 | ≤20.4 | ≤23.7 |
Uniformiteit (dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
PDL (dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 |
Golflengte Afhankelijk Verlies (dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 |
Terugkeerverlies (dB) | ≥50 | ||||||
Gerichtheid (dB) | ≥55 | ||||||
Het werken Temp.Gange | -40℃~+85℃ | ||||||
Nota: De bovengenoemde parameter is voor Splitser met schakelaar. Als w/o-de schakelaar, toevoegingsverlies door 0.2dB zal verminderen. |
Het opdracht geven van tot Informatie
PLCS | - | - | - | - | - | - | - |
Structuur |
Vezel Type |
Pakket | Input | Output | Lengte | Schakelaar | |
Structuur | 0101=1x1, 0202=2x2,…, 0164=1x64, 0264=2x64 | ||||||
Vezeltype | 1=G652D, 2=G657A1, 3=G657A2 | ||||||
Pakketdimensie | A1, A2,… A12, D, E, F, K, U, G, C, T, R, X | ||||||
Inputtype |
B=250μm Naakte Vezel, de Losse buis van L=900µm, S=2.0mm, R=3.0mm, 0=Adapter |
||||||
Outputtype |
B=250μm Naakte Vezel, L=900µm Losse buis, S=2.0mm, R=3.0mm, F=splitter, 0=Adapter |
||||||
Vlechtlengte |
05=0.5m, 10=1.0m, 100=100m, 0=Adapter, 15/10=1.5m input/1.0m output, X=Others |
||||||
Schakelaartype |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, MPA=MPO/APC, FU/FA=FC/UPC ingevoerde/FC/APC-output, 00=None, X=Others |
YINGDA-WORKSHOP
