| Plaats van herkomst: | China |
|---|---|
| Merknaam: | YINGDA |
| Certificering: | ISO |
| Modelnummer: | CHASSIS VOOR LGX-SPLITSER |
| Min. bestelaantal: | 10PC |
| Prijs: | NEGOTIABLE |
| Verpakking Details: | 1pc/doos |
| Levertijd: | 5-8days |
| Betalingscondities: | T / T, Western Union, MoneyGram |
| Levering vermogen: | 1000pcs per maand |
| kleur: | witte | Materiaal: | Koudgewalst staalmetaal |
|---|---|---|---|
| Dimensie: | 430*250*130mm | LGX-materiaal: | Plastic |
| Splitter-Type: | minimodulesplitser | Type connector: | sc/upc sc/apc, lc/apc, lc/upc |
| max. splitsersverhouding: | 1x8,1x4,1x6,1x2 | max. splitsershoeveelheid: | 16pcs |
Chasis voltooit LGX-Modules met de Adaptersrek van Splitters1x8 SC/Apc opzet Metaal
Deze LGX-splitser is ontwerp in een LGX-module die voor LGX-chassistoepassing wordt gebruikt. Het wordt ook geëindigd
met adapters en volgens verschillende vereisten, LGX-kunnen de modules in de chassis worden opgenomen.
Bovendien LGX-kan de splitser ook geïnstalleerd in rek chassis opzetten.
Chassisstructuur
Chassisspecificatie
| Model | Afmeting | Adaptercapaciteit | Maximum PLC splitsershoeveelheid | Materiaal | Kleur | LGX-grootte |
| Lgx-1U | 430*250*130mm | 144pcs Sc | het 1:8splitser van 16 PCs x (LGX-groef) | Koudgewalst staal | wit | 130*100*25mm |
1X8 PLC het Type van splitsersblockless
Eigenschappen:
Ø laag toevoegingsverlies, Lage PDL en Hoge betrouwbaarheid
Ø hoog terugkeerverlies en Goede herhaalbaarheid
Ø brede golflengtewaaier
Ø uitstekende kanaal-aan-kanaal uniformiteit
Toepassingen:
Ø LAN, WAN en Metro Netwerken
Het project van Ø FTTH & FTTX-Plaatsingen
Het Systeem van Ø CATV
Ø GPON, EPON
Ø Materiaal van de vezel het Optische Test
Ø het gegevensbestand brengt Netto Breedband over
Technische beschrijvingen
Nota: het schakelaarverlies is uitgesloten.
| 1X8 reeks | |||
| Punt | Eenheid | Index | |
| Werkende golflengte | NM | 1260-1650 | |
| Max. Toevoegingsverlies | P rang | dB | <10> |
| S rang | dB | <10> | |
| PDL (polarisatie afhankelijk verlies) | dB | ≤0.3 | |
| Machts verdelende uniformiteit | dB | ≤0.8 | |
| Van het Terugkeermin. verlies | dB | ≥55 | |
| Gerichtheid | dB | ≥50 | |
| WDL (golflengte afhankelijk verlies) | dB | ≥55 | |
| TDL (temperatuur afhankelijk verlies) (- 40~+85°C) | dB | ≤0.5 | |
| Optische vezellengte | m | 1.5 (±0.1), of aangepast | |
| Optische vezeltype | G657A1, of aangepast | ||
| Werkende /storage-temperatuur | °C | -40 ~+85 | |
| Vezelkleur |
Input: Origineel Output: (Blauw/Oranje/Groen/Bruin) 2*4Color |
||
| Buistype | Φ0.9mm, Hytrel | ||
| Buiskleur |
Input: Wit Output: Wit |
||
| Schakelaartype |
Input: SC/UPC Output: SC/UPC |
||
| De grootte van de staalbuis | Mm | 40*4*4 | |
| De minigrootte van de modulebuis | Mm | 60*7*4 | |
| LGX-grootte | Mm | 130*100*25 | |
Meer beelden

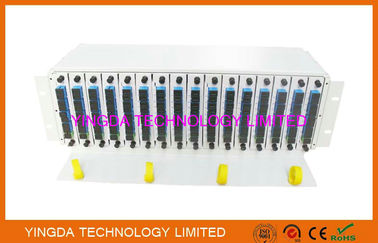

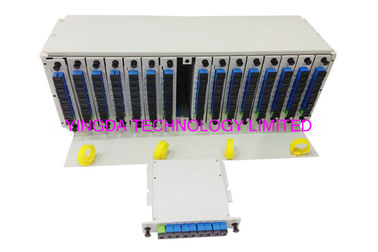

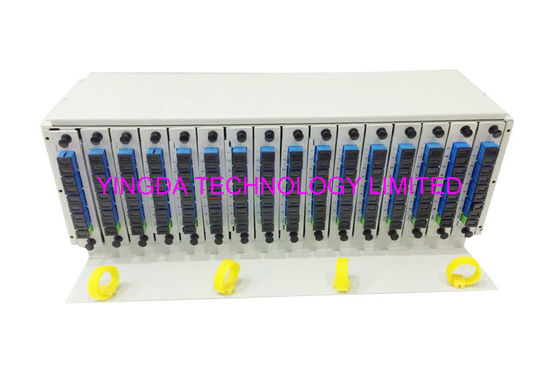

volledig lading voltooide mening
chassis leeg zijaanzicht
chassis leeg zijaanzicht

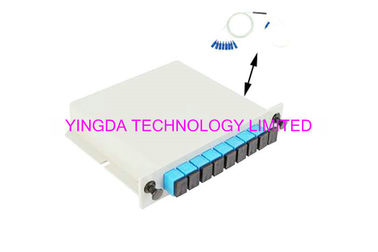

de modulaire mening van LGX, grootte: 130*100*25mm, max. greep1:1x8 splitser, 9pcs Sc-adapters.
de adapter kan van Sc het simplex of van LC duplexkoppeling op de modulaire havens van LGX zijn.
