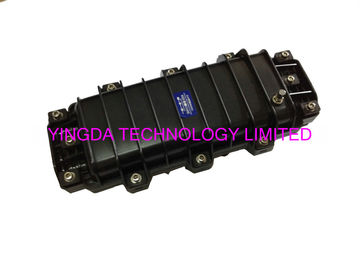

Optische de Lassluiting van de Orizontalvezel, Ondergrondse Vezel Gezamenlijke Sluiting 96 Kern
Contacteer me voor vrije steekproeven en coupons.
WhatsApp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xMateriaal | PC | Kabelhavens | 3in 3out |
---|---|---|---|
Maximum capaciteit | 96 kern knoestige vezel, 144cores voor lintvezel | Kabeldiameter | 820mm |
Dimensie | 430x180x125 mm | hoeveelheid van lasdienblad | 4 stuks |
capaciteit van lasdienblad | 24fibers/36 vezels (lint) | klantenembleem | O.K. |
Monster | O.K. | ||
Hoog licht | Fiber Optic Splice behuizing,Vezel Optische Gezamenlijke Sluiting |
De horizontale Bijlage van de Vezel Optische Las onder Gezamenlijke Sluiting 96 van de Grondvezel Kern
Horizontale 3 in 3 uit Sluiting van de Vezel de Optische Las, onder Gezamenlijke Sluiting 96 van de Grondvezel Kern
Model: Gjs-H010
Toepassing: lucht, ondergronds, muur-opzet, buis-opzet, handhole-opzet.
De omgevingstemperatuur gaat van -40℃ tot +65℃.
Vezel die Doossstructure verbinden
Specificaties
Buitenafmeting (LxWxH) | 430x180x125 (mm) |
Gewicht (exclusief buitendoos) | 2500g-2825g |
Aantal inham/afzethavens | 3 (stukken) aan elke kant (totale 6 stukken) |
Diameter van vezelkabel | Φ8-Φ20 (mm) |
Capaciteit van FOSC |
Knoestig: 12-96 (Kernen) Lint: max. 144 (Kernen) |
Interne diameter | 320x120x100 (mm) |
De capaciteit van het lasdienblad | Knoestig: 12, 24 (kernen); Lint: 3 (stukken) |
Belangrijkste onderdelen
Nr. | Naam van componenten | Hoeveelheid | Gebruik | Opmerkingen | |
1 | Huisvesting | 1 reeks | Het beschermen van de lassen van de vezelkabel in geheel |
|
|
2 |
Dienblad van de vezel het optische las (FOST) |
max. 6 (knoestige) PCs max. 4pcs (lint) |
Het bevestigen van hitte - inkrimpbare beschermende koker en het houden van vezels | ||
3 | Stichting | 1 reeks | Het bevestigen van versterkte kern van vezelkabel en FOST | ||
4 | Verbindingsmontage | 1 reeks | Het verzegelen tussen FOSC-dekking en FOSC-bodem | ||
5 | Havenstop | 6 stukken | Verzegelende lege havens | ||
6 |
Druk testende klep |
1 reeks | Na het inspuiten van lucht, wordt het voor druk gebruikt die en het verzegelen het testen testen | Configuratie vanaf vereiste | |
7 | Het aanaarden afleidend apparaat | 1 reeks | Het afleiden van metaalcomponenten van vezelkabel in FOSC voor het aanaarden verbinding | Configuratie vanaf vereiste |
Hoofdtoebehoren en speciale hulpmiddelen
Nr. | Naam van toebehoren | Hoeveelheid | Gebruik | Opmerkingen |
1 | Hitte - inkrimpbare beschermende koker | Het beschermen van vezellassen | Configuratie vanaf capaciteit | |
2 | Nylon band | Het bevestigen van vezel met beschermende laag | Configuratie vanaf capaciteit | |
3 | Isolatieband | 1 broodje | Het vergroten van diameter van vezelkabel voor het gemakkelijke bevestigen | |
4 | Verbindingsband | 1 broodje | Vergrotend diameter van vezelkabel die met verbindingsmontage past | Configuratie vanaf specificatie |
5 | Het hangen van haak | 1 reeks | Voor luchtgebruik | |
6 | Het aanaarden van draad | 1 stuk | Het doorgeven tussen het aanaarden van apparaten | |
7 | Schurende doek | 1 stuk | Krassende vezelkabel | |
8 | Etiketterend document | 1 stuk | Etiketterende vezel | |
9 | Speciale moersleutel | 3 stukken | Bevestigende bouten, het aanhalen noot van versterkte kern | |
10 | Het meten van document | 1 stuk | Om cirkel te meten, waarvan zijn diameter met verbindingsband wordt vergroot | |
11 |
Bufferbuis
|
om door klanten worden beslist | Hitched aan vezels en vast met FOST, het leiden buffer | Configuratie vanaf vereiste |
12 | Dehydrerend | 1 zak | Gezet in FOSC alvorens voor het drogen van lucht te verzegelen. |

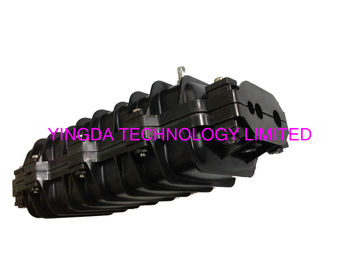

figuur 1 figuur 2
doos gealigneerde type van de vezellas hoogste doos horizontale type van de vezellas kant
- de doos wordt gemaakt van materiële, perfecte handworks met hoge weerstand van techniek plastic PC. (figuur 1&2)
- de sluiting is met roestvrij staalvlekken om de doos, norm te openen en te sluiten die met speciaal moersleutelhulpmiddel wordt uitgerust. (figuur 1&2)
figuur 3 figuur 4

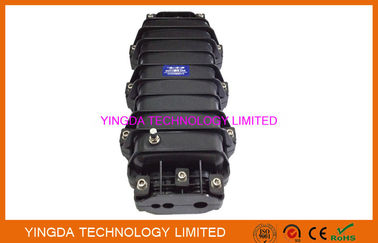

- er is een etiket op de bovenkant van de vezelkabeldoos, omvat de inhoud hoofdzakelijk: productnaam, model, capaciteit, productiedatum. zie figuur 3

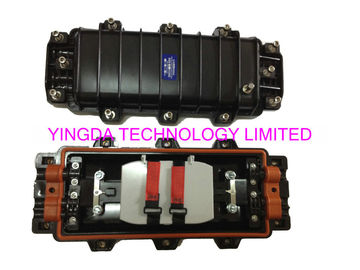

- de binnenkant is totaal die met rode rubber stofdichte cirkel wordt verzegeld, waterdicht. kan buiten ruw ondergronds milieu worden gebruikt, mangat, zet de muur op, opgezette zien de pool, de antenne, enz. figuur 4
figuur 5 figuur 6
- de kabelhavens is: 3 inport, 3 outports. de kabeldiameter is afzonderlijk: 820mm, 816mm, 813mm, als figuur 5 &6
- de luchtklep is facultatief wanneer orde. als de klantenbehoefte, uitrustte met het, als figuur 6 zal.
figuur 7 figuur 8
de sluiting van de vezellas kan maximum 4 de vezelsdienbladen van PCs 24, elk dienblad met plastic kokerhouders installeren. zie figuur 7.
al lasdienblad is overlapping met elkaar, en moeilijke situatie op de sluiting met schroeven, zodat zal het gebroken niet op lang vervoer. zie sigure 8.
