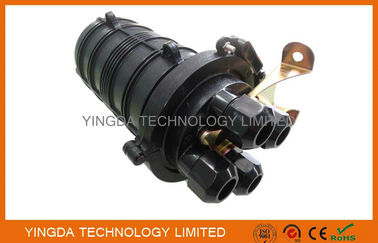

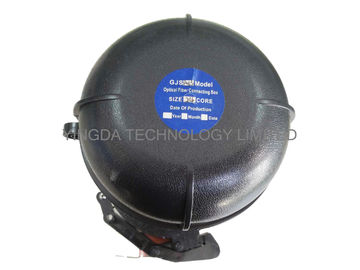

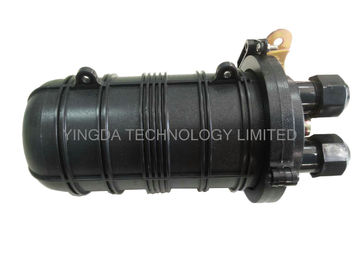

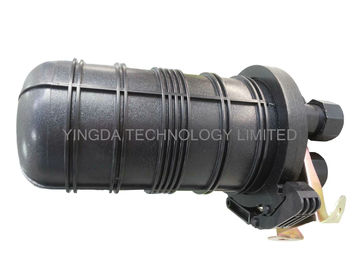

FTTH-Gezamenlijke Sluiting 4 van de Vezel Optische Kabel Havens 24 Kernen voor Ondergronds/Pijpleiding
Contacteer me voor vrije steekproeven en coupons.
WhatsApp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xVorm | koepel | Maximum capaciteit | 48 kernen knoestige vezels |
---|---|---|---|
Kabel haven | 4 ronde havens | Kabeldiameter | Φ8mm~Φ16 mm |
Materiaal | PC | Splice lade | max. 4 PCs |
sluitingsdimensie | 288*178 mm | Gewicht | 2.0 kg |
qty karton | 10 stuks | Doos maat | 80*43*35 mm |
Hoog licht | Fiber Optic Splice behuizing,Vezel Optische Gezamenlijke Sluiting |
FTTH Fiber Optic Splice Enclosure 48 Fibers 4 Ports Aerial 24 Cores
D013 fiber optische splice sluiting zijn ontworpen en ontwikkeld om aan de eisen van de verschillende installatie-omgeving te voldoen. Deze reeks van fiber optische splice sluitingen zijn geschikt voor FTTH-netwerk, compact formaat, lichte gewicht, maar max. 48cores capaciteit fusion splice. Het beschermingsniveau kan zijn IP68.
Het toepassingsgebied is: lucht, ondergronds, pijpleiding, hand-holes.
De omgevingstemperatuur varieert van -40 ℃ tot 65 ℃.
Dimensie en de capaciteit
Buiten afmetingen (Lengte x diameter) | 288mm x 178mm |
Gewicht (met uitzondering van buiten doos) | 1800g-1910g |
Aantal inlaat / uitlaat poorten | 4 om havens |
Diameter van de vezelkabel | Φ8mm ~ Φ16 mm |
Capaciteit van FOSC | Knoestig: 4-48 (kernen) |
GW./CTN: | 20 KGS |
CTN SIZE | 82 x 43 x 32,5 cm |
QTY / CTN | 10 PCS / CTN |
doosconstructie
Hoofd onderdelen
Nee. | Naam van de componenten | Hoeveelheid |
1 | FOSC deksel | 1 stuk |
2 | Fiber optic splice tray (FOST) | Max. 4 trays (knoestig) |
3 | Fiber Holding dienblad | 1 stuk |
4 | Baseren | 1set |
5 | plastic hoepel | 1 set |
6 | Seal fitting | 1 stuk |
7 | Druk testen ventiel | 1 set |
8 | Aarding afleiden apparaat | 1 set |
Belangrijkste accessoires en speciaal gereedschap
Nee. | Naam van de accessoires | Hoeveelheid | Gebruik |
1 | Warmtekrimpbare beschermhoes | Beschermende vezelsplitsen | |
2 | nylon band | Vaststelling van vezel met beschermende jas | |
3 | aarding draad | 1 stuk | Doorverbinden tussen aarding apparaten |
4 | schurende doek | 1 stuk | Krabben vezelkabels |
5 | labeling papier | 1 stuk | labeling vezels |
6 | speciale sleutel | 2 stukken | Het installeren en vastdraaien van de moer van de versterkte kern en moer (plastic) van de in- / afvoerbuis |
7 | Het meten van papier | 1 stuk | Om perimeter, waarvan de diameter wordt vergroot met zegel meetlint |
8 | seal tape | 1 ring | Het vergroten van de diameter van de glasvezelkabel die aansluit bij pakking ring. |
9 | Isolatietape | 1 ring | Het vergroten van de diameter van de glasvezelkabel voor eenvoudige bevestiging |
10 | metalen ring | 1 set | Voor wandmontage en pole knuffelen |
11 | buffer buis | besloten door de klanten | Aangekoppeld aan vezels en vastgezet met FOST, managing buffer. |
12 | Desiccant | 1 zakje | Plaats in FOSC voordat het afdichten voor desiccating lucht |
Nodige instrumenten voor de installatie
3. Universeel gereedschap (te verstrekken door de operator)
Naam van de gereedschappen | Gebruik en specificatie |
band tape | Het meten van glasvezelkabel |
pijp snijbrander | Snijden vezelkabel |
elektrisch mes | Opstijgen beschermende laag van vezelkabel |
combinatietang | Het afsnijden van versterkte kern |
schroevedraaier | Crossing / Parallel schroevendraaier |
Scissor | |
waterdichte hoes | Waterdicht, stofdicht |
metalen moersleutel | Aanscherping moer van versterkte kern |
4. Verbinden en testen van instrumenten (te verstrekken door de operator)
Naam van de instrumenten | Gebruik en specificatie |
Fusion Splicing Machine | fiber splicing |
OT DR | splicing testen |
Voorlopige splicing gereedschap | voorlopige testen |
meer foto's
Fiber Optic Splice Sluitingen (FOSC) inspecteren en testen van artikelen
Package, Vormgeving, Sign, Fiber Storage Device, Elektrische voegwerk Device, afdichting,
Re-afdichting, Pull, Ponsen, Impact, Buigen, torsie, Temperatuur Circle, Voltage
Weerstand Kracht, Isoleren weerstand
