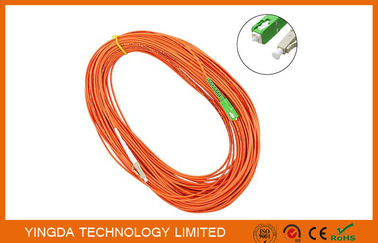

MM50/125um OM2 het Flardkoord van Sc LC van de Telecommunicatievezel Optisch 20 Meters

Basisinformatie
Plaats van herkomst: Shenzhen, China
Merknaam: YINGDA
Certificering: ISO SGS ROHS
Modelnummer: SCLC-MMSX-20-3mm
Min. bestelaantal: 500 stuks
Prijs: negotiable
Verpakking Details: 1 PC/plastic zak
Levertijd: 5-8days na betaling
Levering vermogen: 15.000 PCs /dag
Contact nu
Gedetailleerde informatie
Connector: Sc aan LC-flardkoord Vezeltelling: Simplex
Toevoegingsverlies: < 0=""> verlies terug: >35dB PC
Vezel lengte: 20 meter Kabeldiameter: 3.0mm
Kabelkleur: Oranje Connector Kleur: Beige
Type vezel: multimode 50/125um

Productomschrijving

LC/van het de Vezel het Optische Flard van Sc MM50/125um OM2 Mulitmode Koord LSZH 20 Meters





De vezelverbindingsdraad (ook genoemd optische vezelschakelaar) heeft schakelaars op beide einden, die worden gebruikt om te bereiken

optisch verbonden wegroerend goed; Als slechts één eind met schakelaars vlecht riep. Optische vezelverbindingsdraad

(Het Koord/de Kabel van het Optische Vezelflard) en gelijkaardig aan coaxiale kabel, maar geen hebben netto beveiligingslaag.

het centrum is de kern van het lichte transmissieglas (metalen kap). In multimode vezels, is de diameter van de kern

50 mu m~65 mu m, ruwweg gelijk aan de menselijk haardikte. Terwijl de enige kern van de wijzevezel

de diameter is 8u m~10u m. De kern wordt omringd door een laag van glasdeklaag waarvan r.i.

is lager dan de kern om de optische vezelholding in de kern te maken. Buiten is een dunne laag

van plastic jasje om de deklaag te beschermen.



Volgens de transmissiemedia kan de Vezelverbindingsdraad in enige wijze, multimode optisch worden verdeeld

vezelverbindingsdraad, en andere transmissiemedia zoals plastic verbindingsdraad. Volgens schakelaartype, kan het

wordt verdeeld in: FC verbindingsdraad, ST verbindingsdraad, Sc-verbindingsdraad, LC-verbindingsdraad, MTRJ-flardkoord, MPO-de verbindingsdraad van het flardkoord,

ook MU, SMA, FDDI, E2000, DIN4 D4 verbindingsdraad etc. Het meest meestal gebruikt wordt fc-FC, fc-Sc, fc-LC,

Fc-ST, Sc-Sc, Sc-ST koord van het vezel het optische flard.





Eigenschappen

  • Laag toevoegingsverlies
  • Herhaal capaciteit
  • Hoog terugkeerverlies
  • Wederzijdse Tussenvoegselprestaties
  • Goede temperatuurstabiliteit
  • Sterk trekbezit
  • Goedkope multimode vezelprijs, korte afstandstransmissie
  • Brede transmissiebandbreedte


Toepassing

  1. Vezelcommunicatiesysteem
  2. Het netwerk van de vezeltoegang
  3. Gegevenstransmissie
  4. CATV
  5. LAN
  6. Testmateriaal
  7. Optische vezelsensor



Specificatie



Punt

Norm, Meester

Schakelaartype

LC, SC, ST, FC.MU, DIN, D4, MPO, SC/APC,

FC/APC, LC/APC.MU/APC

Duplexmtrj/female, MTRJ/Male

Vezeltype



9/125 smf-28 of gelijkwaardige OS1 (van Singlemade)

50/125, 62.5/125 (Multimode) OM2&OM1

50/125, 10G (Multimode) OM3

Kabeltype

Simplex, Duplex (Zipcord)

Φ3.0mm, Φ2.0mm, Φ1.8mm

Φ1.6mm pvc of LSZH

Φ0.9mm, Φ0.6mm voor als buffer opgetreden vezelpvc of LSZH

Het oppoetsen Manier

UPC, SPC, APC (8°& 6°)

Toevoegingsverlies

≤ 0.1dB (voor Singlemode Meester)

≤ 0.25dB (voor Singlemode Norm)

≤ 0.25dB (voor Multimode)

Getest door JDS RM 3750


Terugkeerverlies (voor Singlemode)

UPC ≥ 50dB

SPC ≥ 55dB

APC ≥ 60dB (typ.65dB)

Getest door JDS RM3750

Herhaalbaarheid

 ±0.1dB

Werkende temperatuur

-400C aan 850C


Meetkundevereiste

(Voor Singlemode)

De Straal van metalen kapendface

7mm ≤ R ≤ 12mm (voor APC)

10mm ≤ R ≤ 25mm (voor Norm)

Topcompensatie ≤ 30 μm (voor Meester)

Topcompensatie ≤ 50 μm (voor Norm)

Kapsnede 50nm ≤ U ≤ 50nm

Getest door DORC ZX-1





Ordeinformationrmation



1. Schakelaartype: FC, ST, SC, LC, MU, MPO, E2000, MTRJ, SMA,

2. Eindgezicht: UPC APC VAN PC

3. Kabeldiameter: Ф0.9mm, Ф1.6mm, Ф1.8mm, Ф2mm, Ф2.4mm, Ф3mm.

4. Vezeltelling: het simplex, duplex, 4 boort uit, boren 6 uit, boren 8 uit, gespecificeerde kern 12 of klant

5. Vezeltypes: G652B, G652D, G655, G657A1, G657A2, 50/125, UM 62.5/125UM,

OM3 (50/125150), OM4 (50/125300) enz.

6. De kleur van de schakelaarhuisvesting: Blauw (de enige schakelaar van wijzepc, UPC), beige, grijs (multimode schakelaar),

     groen (APC schakelaar), aqua (OM3)

7. Laarskleur: grijs, blauw, groen, wit, rood, zwart, groen

8. Kabeljasje: PVC, LSZH

9. Kabellengte: aangepast





MM50/125um OM2 het Flardkoord van Sc LC van de Telecommunicatievezel Optisch 20 Meters
