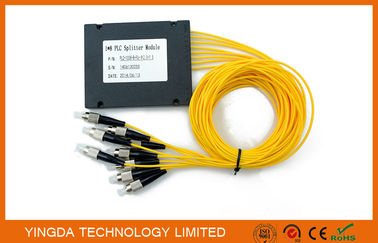

1*8 Module van de vezel de Optische Splitser, Plastic Doos 100×80×10mm 1.5M G657A1 LSZH 2.0mm

Basisinformatie
Plaats van herkomst: Shenzhen, China
Merknaam: YINGDA
Certificering: ISO SGS ROHS
Modelnummer: Yard-plc-LG-108-fc-15
Min. bestelaantal: 50 stuks
Prijs: negotiable
Verpakking Details: 1pc/doos
Levertijd: 5-8days na betaling
Levering vermogen: 10.000 pc's per maand
Contact nu
Gedetailleerde informatie
Connector: FC Sc LC ST o.k. allen vezel type2: G657A1, de corning vezel van G652D SMF-28e
Toevoegingsverlies: 10.2/10.5 dB Uniformiteit (Max.): 1.5 dB
golflengte: 1260 - 1650 NM PDL (Max.): 0.2 dB
module grootte: 100×80×10 mm vierkante buisgrootte: 40×4×4 mm
vlakke buisgrootte: 60×7×4 mm Vezel lengte: 1.5meter
Kabeldiameter: 2.0mm

Productomschrijving

1*8 Module van de vezel de Optische Splitser, Plastic Doos 100×80×10mm 1.5M G657A1 LSZH 2.0mm



Splitser van de krings(plc) van vezel is de Optische Vlaklightwave een type van het optische apparaat van het machtsbeheer
dat wordt vervaardigd gebruikend technologie van de kiezelzuur de optische golfgeleider. Het kenmerkt kleine grootte, hoge betrouwbaarheid,
de brede werkende golflengtewaaier en goede de kanaal-aan-kanaal uniformiteit, worden en wijd gebruikt
in PON-netwerken om optisch signaalmacht het verdelen te realiseren.

YINGDA verstrekt gehele reeks van 1xN en 2xN splitsersproducten voor specifieke toepassingen.
Alle producten voldoen gr.-1209-kern-2001 en van gr.-1221-kern-1999 aan vereisten.


Eigenschappen

  • Lage Toevoegingsverlies & PDL
  • Hoge Isolatie
  • Compacte grootte
  • Goede kanaal-aan-kanaal uniformiteit
  • Brede Werkende Golflengte 12601650nm
  • Hoge Betrouwbaarheid en Stabiliteit


Naleving

  1. Telcordia gr.-1209-KERN
  2. Telcordia gr.-1221-KERN
  3. RoHS

Specificatie

Optische Parameter

Golflengtewaaier: 1260~1650nm

1X4

1X8

1x16

1X32

1x64

2X4

2X8

2x16

2X32

Isolatie

 Verlies (dB)

Met (Maximum) Schakelaar

7.7

11.5

14.5

18.2

20.4

8

11.6

15.1

18.2

Zonder Schakelaar

 (Maximum)

7.5

11.3

14.3

18.0

20

7.8

11.4

14.9

18

Uniformiteit

(dB)

Met (Maximum) Schakelaar

0.8

1.0

1.4

1.9

2.7

1.5

1.5

2.0

2.5

Zonder Schakelaar

(Maximum)

0.6

0.8

1.2

1.7

2.5

1.7

1.7

2.2

2.7

PDL (dB)

Met (Maximum) Schakelaar

0.3

0.2

0.4

0.4

0.4

Zonder Schakelaar

(Maximum)

0.2

0.3

0.3

0.3

0.3

0.4

Terugkeer

Verlies (dB)

Met Schakelaar

 (Mengeling)

UPC: 45, APC: 50

Zonder Schakelaar

(Mengeling)

50

Gerichtheid

(dB)

Min.

55

Pakketgrootte

(LxWxH mm)

4x4x50

4x7x50

4x12x60

4x5x50

4x8x50

Verrichting

Temperatuur

(°C)



-40~+85

Lengte van

Vlecht (m)



Volgens de eis van de klant

Type van

Vlecht (mm)



0.9, 2 of volgens de eis van de klant

Type van

 Schakelaar



FC, Sc of volgens de eis van de klant



Lijst 2 – 2×N PLC Splitser


Parameters

2×2

2×4

2×8

2×16

2×32

Het werken

Golflengte (NM)

1260~1650

Vezeltype

SMF-28e of gespecificeerde klant

Toevoegingsverlies (dB)
(S/P-Rang)

4.2

7.6

11.0

14.5

17.5

Verliesuniformiteit (dB)

0.8

1.5

1.5

2.0

2.5

Terugkeerverlies (dB)
(S/P-Rang)

50/55

50/55

50/55

50/55

50/55

Afhankelijke polarisatie
 Verlies (dB)

0.2

0.2

0.3

0.4

0.4

Gerichtheid (dB)

55

55

55

55

55

Afhankelijke golflengte
 Verlies (dB)

0.3

0.5

0.5

0.5

0.5

Temperatuurstabiliteit
(- 40~85 °C) (dB)

0.5

0.5

0.5

0.5

0.5

Werkende Temperatuur (°C)

-40~85

Opslagtemperatuur (°C)

-40~85

Moduledimensie (mm)
 (L×W×H)

100×80×10

100×80×10

120×80×18

140×115×18

140×115×18




Nota's

  • Gespecificeerd zonder schakelaars.
  • Voeg een extra 0.2dB-verlies per schakelaar toe.
  • 1x64,1x128,2x64 kan ook worden aangeboden


. Toepassing

  1. FTTH
  2. PON-Netwerk
  3. CATV-Verbindingen
  4. Communicatieapparatuur

1*8 Module van de vezel de Optische Splitser, Plastic Doos 100×80×10mm 1.5M G657A1 LSZH 2.0mm1*8 Module van de vezel de Optische Splitser, Plastic Doos 100×80×10mm 1.5M G657A1 LSZH 2.0mm1*8 Module van de vezel de Optische Splitser, Plastic Doos 100×80×10mm 1.5M G657A1 LSZH 2.0mm1*8 Module van de vezel de Optische Splitser, Plastic Doos 100×80×10mm 1.5M G657A1 LSZH 2.0mm1*8 Module van de vezel de Optische Splitser, Plastic Doos 100×80×10mm 1.5M G657A1 LSZH 2.0mm1*8 Module van de vezel de Optische Splitser, Plastic Doos 100×80×10mm 1.5M G657A1 LSZH 2.0mm1*8 Module van de vezel de Optische Splitser, Plastic Doos 100×80×10mm 1.5M G657A1 LSZH 2.0mm
