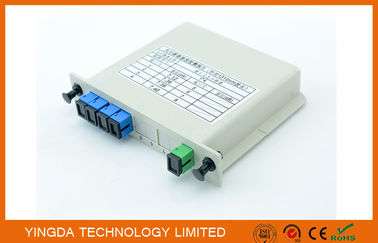

Vezel Optische PLC EPON Splitser 1x4 in LGX-Doos, G657A1, de Vezel van G652D Corning SMF-28e

Basisinformatie
Plaats van herkomst: Shenzhen, China
Merknaam: YINGDA
Certificering: ISO SGS ROHS
Modelnummer: Yard-plc-LG-104-Sc-10
Min. bestelaantal: 50 stuks
Prijs: negotiable
Verpakking Details: 1pc/doos
Levertijd: 5-8days na betaling
Levering vermogen: 10.000 pc's per maand
Contact nu
Gedetailleerde informatie
Connector: sc/upc vezel type2: G657A1, de corning vezel van G652D SMF-28e
Toevoegingsverlies: 7.3/7.0dB Uniformiteit (Max.): 1.5 dB
golflengte: 1260 - 1650 NM PDL (Max.): 0.2 dB
module grootte: 100×80×10 mm vierkante buisgrootte: 40×4×4 mm
vlakke buisgrootte: 60×7×4 mm

Productomschrijving

De Vezel de Optische PLC van EPON 1*4 Module van de Splitserscassette, 1:4splitser in LGX-Doos


De vlaksplitser van (PLC) van de lightwavekring is een type van het optische apparaat van het machtsbeheer dat is
vervaardigd gebruikend technologie van de kiezelzuur de optische golfgeleider. Het kenmerkt kleine grootte, hoge betrouwbaarheid,
de brede werkende golflengtewaaier en goede de kanaal-aan-kanaal uniformiteit, worden en wijd gebruikt
in PON-netwerken om optisch signaalmacht het verdelen te realiseren.

YINGDA verstrekt gehele reeks van 1xN en 2xN splitsersproducten die voor specifieke toepassingen worden gemaakt.
Alle producten voldoen gr.-1209-kern-2001 en van gr.-1221-kern-1999 aan vereisten.


Eigenschappen

  • Laag Toevoegingsverlies
  • Lage PDL
  • Hoge Isolatie
  • Compact Ontwerp
  • Goede kanaal-aan-kanaal uniformiteit
  • Brede Werkende Golflengte
  • Hoge Betrouwbaarheid en Stabiliteit


Naleving

  1. Telcordia gr.-1209-KERN
  2. Telcordia gr.-1221-KERN
  3. RoHS

Toepassingen

  1. FTTH
  2. PON-Netwerk
  3. CATV-Verbindingen
  4. Communicatieapparatuur


Specificatie


Table1 – 1×N PLC Splitser

Werkende Golflengte (NM)

1260~1650

Vezeltype

G657A1 of als orde van klanten

Havenconfiguratie

1x4

1x8

1x16

1x32

1x64

Toevoegingsverlies (dB)

7.1/7.3

10.2/10.5

13.5/13.7

16.5/16.9

20.5/21.0

Verliesuniformiteit (dB)

0.6

0.8

1.2

1.5

2

Polarisatie Afhankelijk Verlies (dB)

0.2

0.2

0.25

0.3

0.35

Golflengte Afhankelijk Verlies (dB)

0.3

0.3

0.5

0.5

0.5

Temperatuur Afhankelijk Verlies
(- 40~85) (dB)

0.4

0.4

0.5

0.5

0.5

Terugkeerverlies (dB)

55/50

Werkende Temperatuur

-40~+85

Gerichtheid (dB)

≥ 55

Opslagtemperatuur

-40~+85



Lijst 2 – 2×N PLC Splitser


Parameters

2×2

2×4

2×8

2×16

2×32

Werkende Golflengte (NM)

1260~1650

Vezeltype

SMF-28e of gespecificeerde klant

Toevoegingsverlies (dB)
(S/P-Rang)

4.2

7.6

11.0

14.5

17.5

Verliesuniformiteit (dB)

0.8

1.5

1.5

2.0

2.5

Terugkeerverlies (dB)
(S/P-Rang)

50/55

50/55

50/55

50/55

50/55

Afhankelijke polarisatie
 Verlies (dB)

0.2

0.2

0.3

0.4

0.4

Gerichtheid (dB)

55

55

55

55

55

Afhankelijke golflengte
 Verlies (dB)

0.3

0.5

0.5

0.5

0.5

Temperatuurstabiliteit
(- 40~85 °C) (dB)

0.5

0.5

0.5

0.5

0.5

Werkende Temperatuur (°C)

-40~85

Opslagtemperatuur (°C)

-40~85

Moduledimensie (mm)
 (L×W×H)

100×80×10

100×80×10

120×80×18

140×115×18

140×115×18


Nota's:

  • Gespecificeerd zonder schakelaars.
  • Voeg een extra 0.2dB-verlies per schakelaar toe.
  • 1x64,1x128,2x64 kan ook worden aangeboden.
