Openlucht Ronde Kabel 7.2mm GYFXTY van de Metaal niet Centrale Losse Buis
Contacteer me voor vrije steekproeven en coupons.
WhatsApp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xKabeljasje | zwart | Schedemateriaal | PE |
---|---|---|---|
Vezeltelling | 4 kernen | Kabelgrootte | 7,2 mm |
Toepassing | FTTH-antenne, buis | Sterktelid | FRP, aramid garen |
Hoog licht | Losse Buis Openlucht Ronde Kabel,Losse Buiskabel 7.2mm,Losse de Buiskabel van GYFXTY |

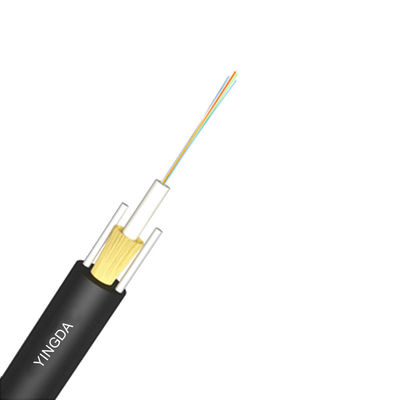

Non-metal Centrale Losse Buis Openlucht Ronde Kabel 7.2mm GYFXTY
De vezels worden in een losse die buis geplaatst van een hoog modulusplastiek wordt gemaakt. De buizen worden gevuld met een waterbestendige het vullen samenstelling. Buiten de losse buis van PBT, is er aramid (kevlar) garen voor sterktelid, en twee wordt het parallelle FRP sterktelid geplaatst aan beide twee kanten. De kabel wordt voltooid met een polyethyleen (PE) schede.
Toepassing
- Lucht zet op of leid
Eigenschappen
- Goede mechanische en temperatuurprestaties.
- Losse buis met hoge weerstand die bestand hydrolyse is.
- De speciale buis het vullen samenstelling verzekert een kritieke bescherming van vezel.
- Verbrijzelingsweerstand en flexibiliteit.
- FRP verzekert treksterkte.
- Kleine diameter, lichtgewicht en vriendschappelijke installatie.

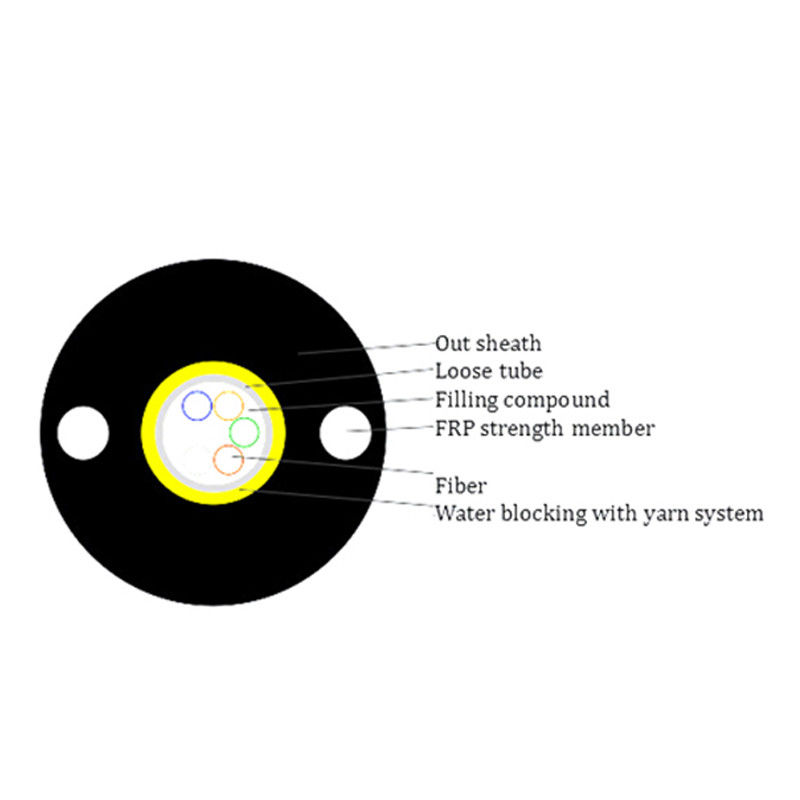

Kabelstructuur
Kabeltype | GYFXTY | |
Aantal vezel | 2~24core | |
Vochtigheidsbarrière | Water blokkerende band | |
Losse buis | materiaal | PBT |
diameter | Ф2.2 (buiten/binnen) | |
Buis-vult | Buis die compoun vullen | |
Sterktelid | materiaal | FRP |
diameter | 2 PCs | |
Buitenschede | materiaal | PE |
diameter | 1.8±0.2mm |
Vezelkleur
Aantal vezel per buis 8cores | 1 | 2 | 3 | 4 | 5 | 6 |
Blauw | Sinaasappel | Groen | Bruin | Grijs | Wit | |
7 | 8 | 9 | 10 | 11 | 12 | |
Rood | Zwart | Geel | Viooltje | Roze | Aqua | |
Kleur 13~24 zal met een zwarte traceur worden gemerkt. Voor zwarte kleur zal geen behoefte duidelijke zwarte traceur, aardkleur in plaats daarvan gebruiken. |
Kabel Mechanisch Kenmerk
kern | Kabeldiameter | gewicht |
2~24 | 7.2mm | 45±2kg/km |
Min Bending Radius (mm) | Op lange termijn | 10D |
Min Bending Straal (mm) | Op korte termijn | 20D |
Toelaatbaar min Treksterkte (N) | Op lange termijn | 500 |
Toelaatbaar min Treksterkte (N) | Op korte termijn | 1200 |
Verbrijzelingslading (N/100mm) | Op lange termijn | 300 |
Verbrijzelingslading (N/100mm) | Op korte termijn | 1000 |
Verrichting temperatuur (℃) | -40+70 | |
Installatie temperatuur (℃) | -20+60 |
Vezelkenmerk
Vezelstijl | Eenheid | SM G652 | SM G652D | MM. 50/125 | MM. 62.5/125 | MM. OM3-300 | |
Voorwaarde | NM | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
Vermindering | dB/km | ≤ | ≤ | ≤ | ≤3.0/1.0 | ≤3.0/1.0 | |
0.36/0.23 | 0.34/0.22 | 3.0/1.0 | - | - | |||
Verspreiding | 1550nm | Ps/(nm*km) | - | ≤18 | - | - | Dispresion |
1625nm | Ps/(nm*km) | - | ≤22 | - | - | ||
Bandbreedte | 850nm | MHZ.KM | - | - | ≧400 | ≧160 | Bandbreedte |
1300nm | MHZ.KM | - | - | ≧800 | ≧500 | ||
Nul verspreidingsgolflengte | NM | 1300-1324 | ≧1302, ≤1322 | - | - | ≧ 1295, ≤1320 | |
Nul verspreidingshelling | NM | ≤0.092 | ≤0.091 | - | - | - | |
PMD Maximum Individuele Fibr | ≤0.2 | ≤0.2 | - | - | ≤0.11 | ||
PMD-de Waarde van de Ontwerpverbinding | Ps (nm2*k m) | ≤0.12 | ≤0.08 | - | - | - | |
De golflengte λc van de vezelscheiding | NM | ≧ 1180, ≤1330 | ≧1180, ≤1330 | - | - | - | |
Kabelscheiding golflengte λcc | NM | ≤1260 | ≤1260 | - | - | - | |
MFD | 1310nm | um | 9.2+/0.4 | 9.2+/0.4 | - | - | - |
1550nm | um | 10.4+/0.8 | 10.4+/0.8 | - | - | - | |
Numeriek Opening (Na) | - | - | 0,200+/ -0,015 | 0.275+/0. 015 | 0.200+/0 .015 | ||
Gemiddelde stap (van tweerichtings meting) | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
Onregelmatigheden over vezel lengte en punt | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
Discontinuïteit | ||||||
Verschilbackscatter coëfficiënt | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
Verminderingsuniformiteit | dB/km | ≤0.01 | ≤0.01 | |||
Kern dimater | um | 50+/1.0 | 62.5+/2.5 | 50+/1.0 | ||
Bekledingsdiameter | um | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 | 125.0+/0.1 |
Bekledings niet-cirkelvormigheid | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
Deklaagdiameter | um | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
Het met een laag bedekken/vink concentrically fout | um | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 | ≤12.0 |
Het met een laag bedekken van niet cirkelvormigheid | % | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 | ≤6.0 |
Kern/bekledingsconentricityfout | um | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
Krul (straal) | um | ≤4 | ≤4 | - | - | - |
Pakket
1.Packing materiaal: Houten trommel |
2.Packing lengte: de standaardlengte van kabel zal 2 km zijn. Andere kabellengte is ook beschikbaar indien nodig door klant |
