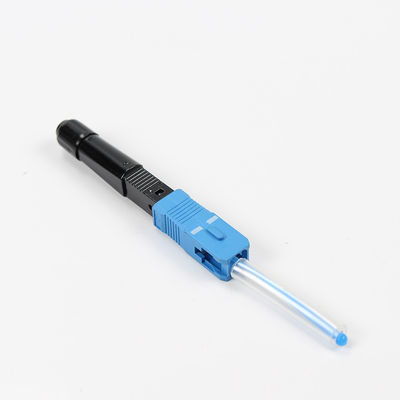

CATV SC UPC Fusion Splice Krimpkous FTTH Veldinstalleerbare connector

Name: CATV SC UPC Fusion Splice Krimpkous FTTH Veldinstalleerbare connector
Brand: YINGDA TECHNOLOGY LIMITED
SKU: YDFOSC001-SC/UPC
Price: 0.19 USD
Availability: InStock

Merknaam:	YINGDA
Modelnummer:	YDFOSC001-SC/UPC
MOQ:	100 stuks
Prijs:	0.19USD-0.72USD
Leveringstermijn:	5 werkdagen na gekregen betaling
Betalingsvoorwaarden:	T / T of Western Union

Gedetailleerde informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst:

China

Certificering:

ISO

Toepassing:

FTTH, CATV, LAN

Type aansluiting:

SC/UPC

Vlakken:

SMF-28e

Type kabel:

enige wijze 9/125um

Kabeldiameter:

0.9 mm,2.0mm, 3.0mm, 2x3mm

kleur van het connectorhuis:

Blauw

Invoegingsverlies:

max. < 0,5 dB, typisch < 0,3 dB

Terugkeerverlies:

≥ 50 dB

Naam van het product:

Sc-vezelconnector,sc-vezeloptische connector,vezelkabelconnectoren,veldinstalleerbare connectoren

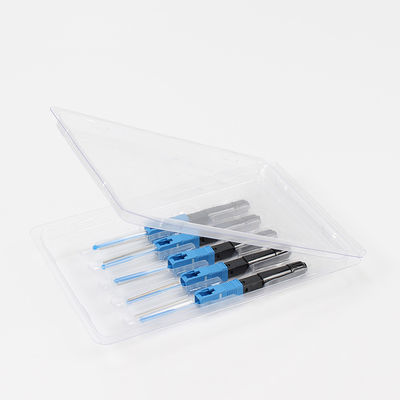

Verpakking Details:

5 stukken of van 10pcs/van de blaar doos

Levering vermogen:

500.000 stuks per maand

Markeren:

Snelle montage Connector

FTTH-schakelaar

Productbeschrijving

SC fusion splice-on connector is optische vezel type snelle connector, maar het splicing punt in de connector einde, gelijkwaardig elimineren de pigtails bij splicing.Het voordeel is dat er na de splitsing geen extra bescherming nodig is, zoals splice tray, splice sluiting, of distributie dozen. In het contract van het ontwerp van de mechanische splicer, het bespaart V-groove mechanische connector onderhoud en exploitatie kosten en duurzaam,Dit betekent dat het concept dat hoge kosten van splice machine en niet van toepassing op FTTH constructie.

SC Fsion Splice op connectorkenmerken

Lage exploitatiekosten, hoge efficiëntie
Snel de beëindigingsverbinding op locatie bereiken
Onder druk lassen onderdelen nemen nieuwe unieke structuur ontwerp, installatie zonder lijm injectie, geen slijpen, geen verbruiksartikelen
Hoge installatiekwaliteit, hoog succespercentage en snelle installatie, enz.
Precieze mechanische afmetingen
Alle materialen voldoen aan ROHS
Gemakkelijk te dragen
Gemakkelijk te bedienen of te gebruiken

SC Fsion Splice On ConnectorSpecificatie

Model	YDFOSC001
Type aansluiting	SC/UPC, SC/APC
Type kabel	0.9mm, 2.0mm, 3.0mm, 3.1*2.0mm dropkabel
Fibre-diameter	125um ((G657A2 blote vezels)
Strakke bufferdiameter	250 mm
Fibre-type	Eénmodus OS1 9/125um
Invoegverlies	≤ 0,3 dB
Renteverlies	≤ 50 dB
Gewone vezeldichtheid	> 250 g
Werktemperatuur	-40°C-+80°C
Spanningssterkte	60 N (5 kg gedurende 2 minuten)
Druppelproef	4 meter hoge cementvloer richting op een tijd, in totaal 3 keer

CATV SC UPC Fusion Splice Krimpkous FTTH Veldinstalleerbare connector 0

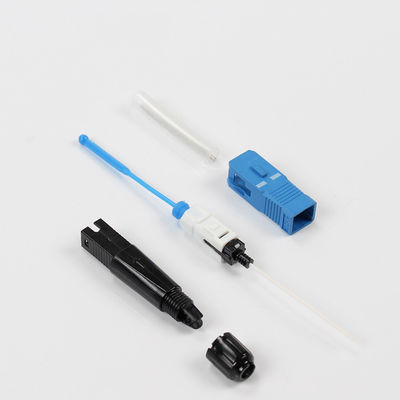

Instructies voor het splitsen van de fusieconnector

1Voorbereiding

2. Plaats de warmte-schromende buis behuizing en moer door in de vezelkabel

3. Gebruik een vlakke vezel stripper om de dekking ongeveer 45 mm te verwijderen

4Gebruik de vezel stripper om de vezelcoating laag te verwijderen en de vezel schoon te maken, plaats dan de optiese vezel op de houder.

5Snij de vezels door met een vezelscherf.

6. Plaats de geassembleerde houder in de fusie splice machine

7. Verwijder de 0,9 mm vezel coating laag

8Reinig de glasvezel en zet het in de houder van de fusie splicer machine

9Snij de vezels door met een vezelscherf.

10Zet de houder in de fusie splicer machine.

11Nadat de twee houdergereedschappen klaar zijn, sluit u de fusie-machine en start u de fusie.

12Na het fuseren, open de machine en haal de hele spliced-connector voorzichtig

13. Plaats de warmte-schromende buis aan de staart van de spliced-connector voorzichtig, dan zet de hele spliced connector in de fusie machine en begin opwarmen

14Verwijder de connector van de fusie machine na ongeveer 90 graden verwarming, en vervolgens afkoelen voor ongeveer 5 s

tot tieners.

15Volledige montage.

* Gebruik de aangepaste FTTH smeltmachine

* Aanbevolen verbruiksmiddel:

Bewaar een voorraad van de volgende dingen:

Denatureerde alcohol
Lintvrije weefsels
Wattenstaafje
