Binnen van de de Schakelaarvezel van 5G FTTx 0.3dB Snelle Optische Snelle de Schakelaar Enige Wijze

Binnenapc van Sc van 5G FTTx 0.3dB LX58 de Assemblage Snelle Schakelaar cijfer-8 van het Optische Vezelgebied Kabel

SC/APC wordt de vezel Optische Snelle Schakelaar ontworpen want FTTH een nieuwe die generatie van vezelschakelaar in assemblage wordt gebruikt is. Het kan Open verstrekken

stroom en Pre-cast type van producten, de waarvan optische en mechanische specificatie de standaard optische vezelschakelaar ontmoet.

Het wordt ontworpen voor hoogte - kwaliteit en hoog rendement voor installatie de structuur van het plooien positie een uniek ontwerp, is en het lijmen niet vergt,

het oppoetsen van geen van beide om het even welke verbruiksgoederen. De goedkeuring van vezel pre-geïnstalleerde structuur, en geschikt voor gebiedsinstallatie.

Eigenschappen

1. Sc/APC om schroeftype, totale lengte 58mm

2. Ben op de kabel van de de vezeldaling van 2mm* 3mm van toepassing

3. Ceramische c-Groef niet plastic structuur of metaal, goede het verzegelen prestaties, vlam - vertrager

4. Toevoegingsverlies: gemiddelde ≤0.2dB, MAX≤0.4dB

5. Terugkeerverlies: ≥50dB UPC, APC ≥65db

6. Geen epoxy of opgepoetste behoefte, field-installable, fabriek ingebedde vezel

Specificatie

Productdetails:

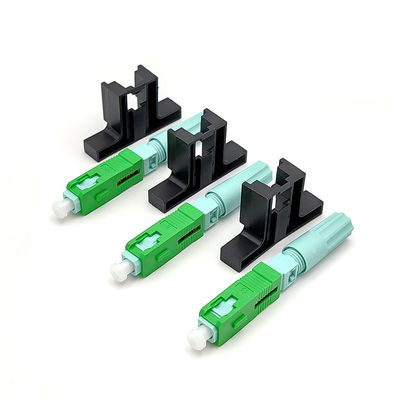

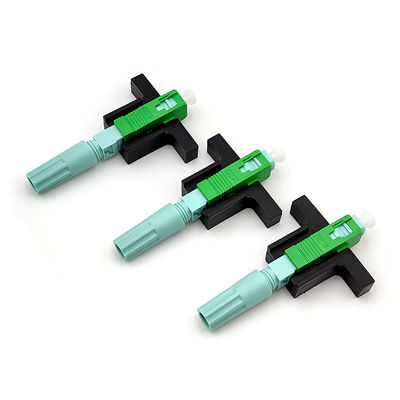

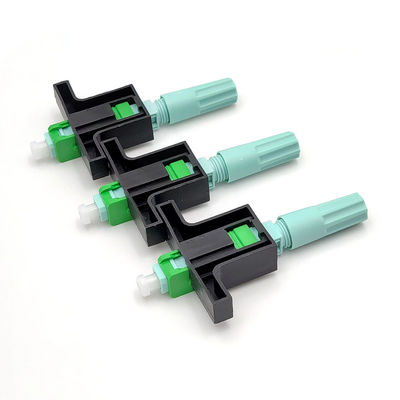

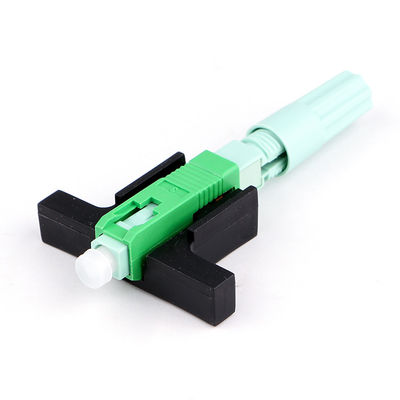

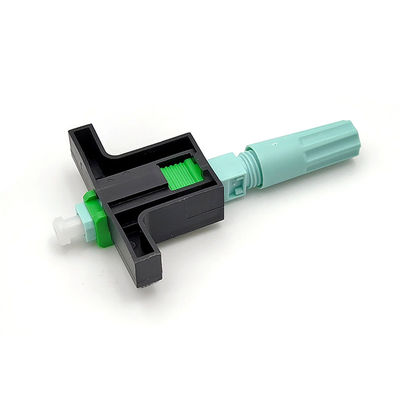

Elke men heeft een zwarte schakelaar om de vezel te openen en te sluiten zit bouw, is de laars rond wat aan en uit open kan schroeven de schakelaars.

Alle schakelaars wordt gemaakt van hoogte - het kwaliteitsplastiek, verzekert goede prestatiesstabiliteit en duurzaamheid;

1pc/plastic zak, 100pcs/inner-doos, de binnendoos van 10pcs/kartondoos

Hoe te om de snelle schakelaars te gebruiken?

Verwerk de vezel

1. Neem de dalingskabel uit in het afbijtmiddel tot 5060mm op, en ontdoe van de laag van de kabelsterkte

2. Druk de gestripte kabel in de klem, zijn er 4points om de vezel te sluiten

3. Strook de laag van de kabeldeklaag door het tussenvoegsel het longitudinale vezelafbijtmiddel om van de deklaag van de vezel te ontdoen. Of het afbijtmiddel van de gebruiksmolenaar richt zich van de vezelklem.

4. Controleer de vezel door over 60°into-richting te buigen als o.k.

5. Maak de vezel met alcoholdoek door 0°wipe en 90°again schoon

6. Zet de klem omhoog in de lengtefixeerstof tot pijl, en pers aan het eind

7. Leg vlakte op de groef van het vezelmes, richt me aan het eind, en snijd dan de vezel

8. Tot slot zal de vezellengte zijn: 19.4mm en 29.4±0.1mm, zien beeld

Assemblage

Controleer de zwarte kast

Neem de vezel samen met de V-ingang tot vezelkromming op, maar niet hoger dan 1mm dan V-ingang

Houd huisvestend, het met een laag bedekken, en het kaliber op hetzelfde niveau, gaat de schakelaar van start.

Demontage

Assembleer het hulpkaliber, pas op schakelaar aan het rechtereinde

Open de vezel

Gebruik exclusieve convex om de dekking te openen, open shell

Hef 15°to op terugtrekken de vezel

Andere Gelijkaardige Types:

Toepassing

• Gebouwmilieu's
• Verbindingen bij het bureau voor LAN milieu's
• Flardpanelen
• Directe materiaalbeëindiging
• Vezel aan de Abonnee/Huis (FTTH) toepassingen
• Reparatie/vervangingsvereisten
• De lood van de materiaaltest
