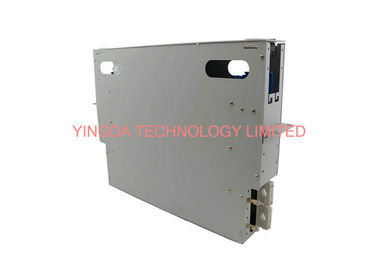

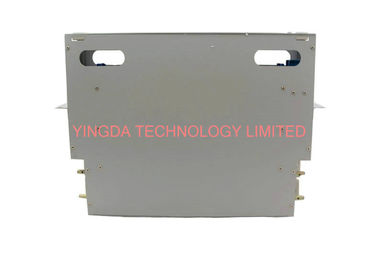

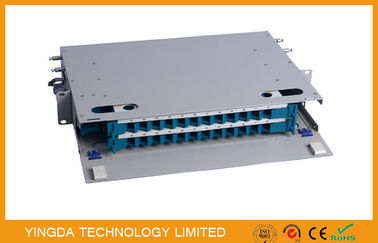

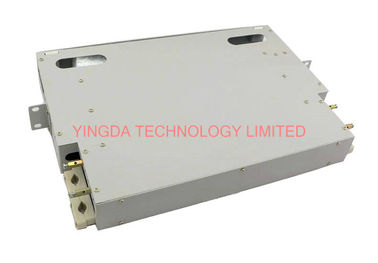

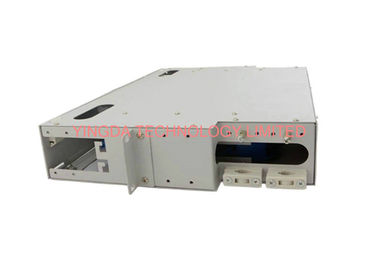

19 inch 24 Fibers Fiber Optic Patch Panel, ODF 24 Port SC Kabel Distributie Doos

24Cores ODF optische vezel distributie frame is standaard 19 inch chassis, capaciteit 24Cores, Het is hoge dichtheid, alle modulaire ontwerp.kabelverdeling in één set, kan elke gesmolten distributiemodule afzonderlijk worden geëxtraheerd, om te voldoen aan de behoefte aan aan- en uitschakeling van het frame.

Grote capaciteit optische distributie frame zijn ook goede werking, gesmolten distributiemodule kunnen worden geïnstalleerd FC, SC, ST, LC en vele andere adapters,en is geschikt voor gewone glasvezel- en lintpigtails, uitgerust met 12 kern geïntegreerde vezel smelting unit tray, kan direct worden gelast.

Belangrijkste technische parameters

1. 19 inch rack standaard gebruik
2. Omgevingstemperatuur: -5 ~ +45°C
3. Relatieve luchtvochtigheid: ≤ 85% (+30°C)
4. Atmosferische druk: 70 tot 166 KPa
5. Afdaling van de aansluiting (uitwisselbaar en herhaald): ≤ 0,5 dB
6. Invoegverlies: ≤ 0,3 dB
7. Terugkeerverlies: APC ≥ 60 dB; UPC ≥ 50 dB; PC ≥ 45 dB
8. druk tussen de hoogspanningsbeschermingsplaats en het verdelingsframe: ≥ 3000V (DC),
9. 1 minuut geen storing, geen boog
10. Isolatieweerstand tussen de plaats van de hogespanningbescherming en het distributieframe: ≥
11. 100MΩ/500V (DC)
12. Door cascading 12 port splice integratie module, configureerbare 12-144 kern, 12 kern
13. per bak
14. Clamping FC/SC/ST/LC adapter, de adapter was 30 graden regeling, zorgen
15. Het kan ook voorkomen dat de laser de ogen verbrandt.

Structurele kenmerken

• Gemaakt van hoogwaardige koudgewalste plaat en het oppervlak elektrostatisch sproeien, mooi uiterlijk
• De naar beneden en de zijde deur gebruiken geïmporteerde slot
• De bar adapter paneel kan worden geïnstalleerd adapters zoals: FC, SC, ST, LC, enz.
• Configureer versterkte kern en kabel vaste stoel,volledige accessoires

Prestatievoordeel

• Goede afdichting, flexibele configuratie, snelle installatie
• Stel drie functies: de glasvezel splice, kabel opslag, kabel distributie in één set
• Eenvoudige bediening, betrouwbare aarding, bescherming van de veiligheid
• De volledige bescherming van de springvezel, zorgen voor de buigradius ≥ 40mm

24 Core UNIT BOX Standardpakket

Detail
