19 24 Port SC Metal Drawer Sliding ODF Fiber Optic Patch Panel

24 Port SC Glasvezel ODF Metalen laden Schuifbare Glasvezel Patch Panel 19

GPSR-series SC-rack-mount schuifbare glasvezel-patch-panelen worden vooraf geladen met SC-adapters en splice-managementkit in de fabriek,het biedt een middel om de gespleten optische vezels op een nette of geordende manier op te slaan.

De voornaamste kenmerken van deze patch panels zijn de metalen schuif fusie tray die kan worden ingesteld op verschillende werkhoeken om de installatie en het onderhoud te vergemakkelijken.de patchpanelen op de rek zijn voorzien van een voordek om de installatie en het onderhoud te ondersteunen..

Specificatie

glasvezel-pact-paneel Kenmerken

• Toepasselijk in de eind- en 19' of 23' standaardstructuur
• Rack montage in optische distributie frame ODF met montage oren met gaten
• Geschikt voor FC,SC,ST,LC,E2000 adapters op aanvraag
• 1.2 mm koudgewalst staalplaat, met elektrostatisch sproeien;
• Boxgrootte: 430*300*1U beschikbaar, voor kostenbesparing kan de diepte 250 mm of 200 mm zijn;
• Metalen schuifbak van de splicebak en de bodem, gemakkelijker en sneller te bedienen zonder de deksel te openen en te verwijderen voor vezelbeheer;
• Clip cover ontwerp, stofdicht en hele doos gesloten niet in gebruik;
• 4 toegangspoorten voor kabels aan de achterzijde met rubberen afdichting om stof te voorkomen, elke poort met kabelklemmen en beschermingsinrichtingen
• Alle metalen onderdelen zijn roestvrij staal voor een lange levensduur garantie.

ODF-productgegevens

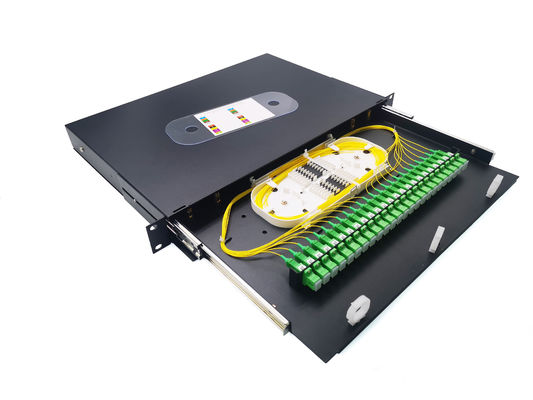

De ODF kan max. 24pcs SC adapters en pigtails installeren, het heeft kabel klemmen, nylon band voor vezel management, en ongeveer 1,5 meter lange vezel opslagruimte,De metalen glijbak zorgen ervoor dat het vezelbeheer gemakkelijker en convinentEr zullen aan beide kanten oren zijn voor een 19 inch rek.

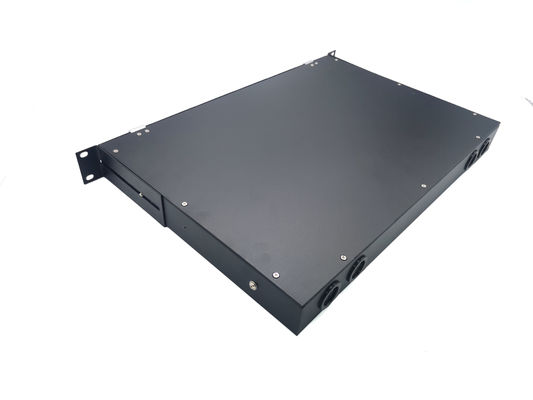

Er is een totaal van 4 stukken kabel toegang aan de achterkant van de ODF met rubberen afdichting voor stofbestendige, de max. diameter is 20 mm. Ook na de kabel toegang, zal er plastic kabel bevestiging in.

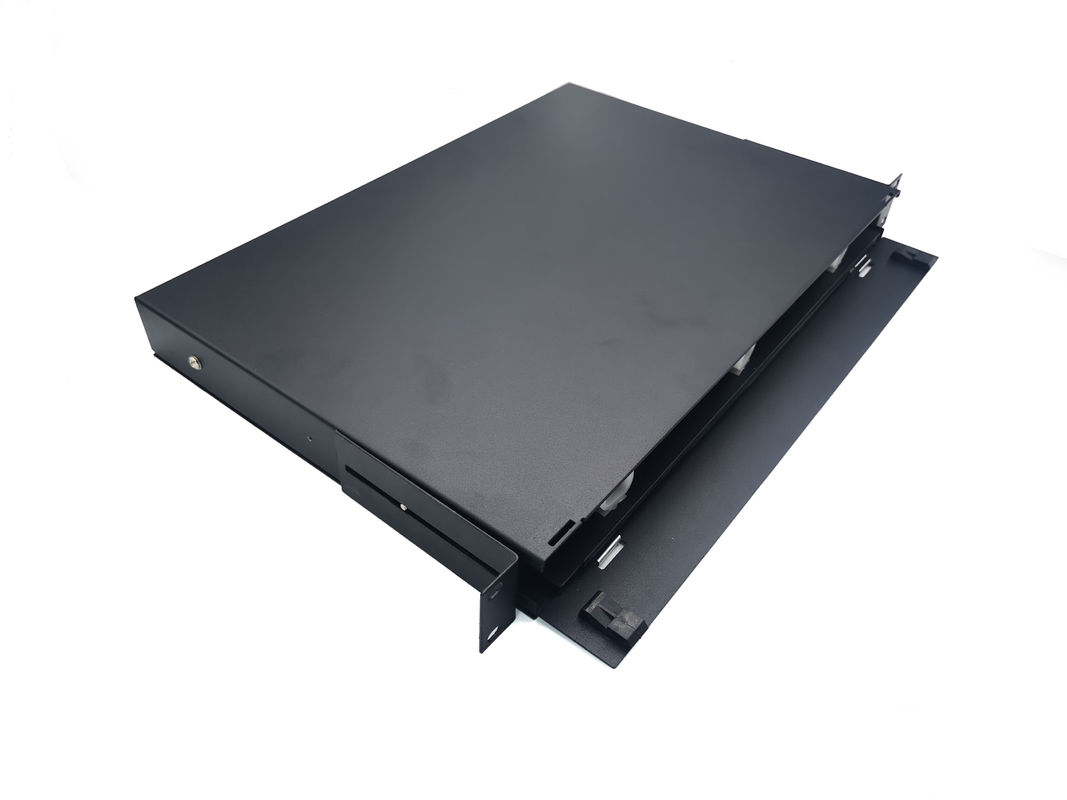

De ODF is totaal 19 inch, en hebben een voordeur met slot, in werking, hoeft alleen maar het slot te openen dan kan het interne deel te trekken.

Elk van de 24 kerncores zal 1 stuk fusie splice tray met een transparante hoes hebben, er is een nummermerk op de hoes voor beter beheer en distributie.Elk dienblad heeft 24 stuks thermisch krimpbeschermingsbuisletjes per 1 laag.

De adapterplaat is aan de onderkant bevestigd met schroeven. We kunnen op verzoek van de klant 12SC, 24SC 48SC, 96SC of 144SC adapters gebruiken, ST FC LC of E2000 is beschikbaar.Alle adapters zullen op de adapterplaat worden bevestigd door schroeven ookJe hoeft je geen zorgen te maken over verliezen tijdens het transport.

De doos zal op het optische distributieframe worden gemonteerd, elke montage-oor zal zijn uitgerust met 3 stukken schroeven in de accessoirezak.

Verpakking: 1 stuks per kartonnen doos, om de doos te beschermen, zal er schuim aan de hoeken en een plastic zak in zijn.

Accessoirezak:verwarmingsbeschermingsbuis, nylonband, oren en schroeven, etiketmerk, enz.

Verpakkingsinformatie
