Van de het Dienbladvezel van de 288 Kernendia van de de Distributiedoos Optisch het Flardcomité met de Duplexadapters van Sc

Het Type van het Dienbladlade van de metaaldia paneel van het Vezel is het optische flard het hulpmateriaal voor eind bedrading in het communicatienetwerk van de optische vezeltransmissie, dat direct voor binnen optische kabellas geschikt is

en takverbinding, en beschermend de vezel.

Voltooid met de adapters en de vlechten van SC/APC, zet het rek oren op wordt bevestigd op de doos met schroeven bij fabriek, wanneer de bouw ter plaatse, het neemt en op het rek installeert.

Eigenschappen

• Toepasselijk in de beëindiging en“ standaardstructuur 19,
• Metaal het glijden ontwerp
• het rek zet in optisch distributiekader ODF op
• Geschikt voor FC, Sc, ST, LC, E2000-adapters
• Koudgewalste staalplaat, met het elektrostatische bespuiten
• Doosgrootte: 430*300*6U

Flardcomité Structuur

Omvat 3 delen: dooslichaam, interne componenten, de beschermer van de optische vezelschakelaar.

1. Shell van het dooslichaam

geschikt te openen en te installeren, hoogspanning hebben die apparaat voor de metaalcomponenten aan de grond zetten.

2. Interne componenten hoofdzakelijk 3 punten:

A. steun: het interne die structuurlichaam, voor de interne steun wordt gebruikt;

B. lasdienblad: om optische vezelschakelaar, beschermingsstukken en de resterende vezel op te slaan,

de resterende optische vezel length≥1.6m, krommingsstraal ≥37.5mm, heeft ook opmerking om de vezel te identificeren;

C.: vast apparaat: om de optische kabelschede te bevestigen, versterk lid en bedradingsvlecht.

Beschermingsdelen van vezel optische schakelaars: koker en kabel rubberklier

Specificatie

Productielijnbeelden:

Intern ontwerp: met 24cores-dienblad van de vezel het optische las, wit, gloednieuw ABS materiaal, met 2 staven voor kabelmanangement.

de dia is metaal materiële, goede kwaliteit en gemakkelijk te werken

vooroverzicht, bij rug van de doos, zijn er genoeg uitrustingen van het kabelbeheer, en genoeg ruimte voor kabelopslag.

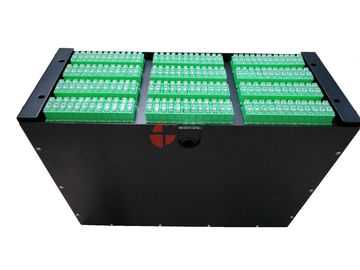

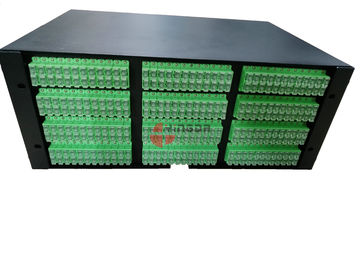

het overzicht in voorzijde, 144pcs-de duplexadapter van Sc met stofdichte dekking, het is moeilijke situatie door schroeven om het te houden stal en anti-stof.

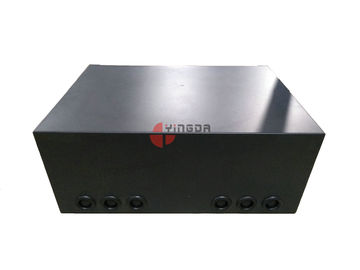

terug met 6 PCs om kabelhavens, met rubberverbindingen

al doos wordt ingepakt met plastic film wanneer levering, voor betere bescherming.
