FTTH-Dalingskabel 2x3mm van de het Gebiedsassemblage van Optische Vezelsc UPC Schakelaar 5G 4G van Termiantion de Snelle kiest Wijze uit

De snelle schakelaar van SC/APC is pre-opgepoetste fabriek, field-installable schakelaars die volledig de behoefte aan hand het oppoetsen op het gebied elimineren. De bewezen mechanische lastechnologie de groepering van de precisievezel verzekeren, een fabriek pre-gespleten vezelstomp en een merkgebonden index-aanpassend gel die combineren om een directe beëindiging met beperkte verliezen aan of single-mode of multi-mode optische vezels aan te bieden.

Specificatie

Pakinformatie:

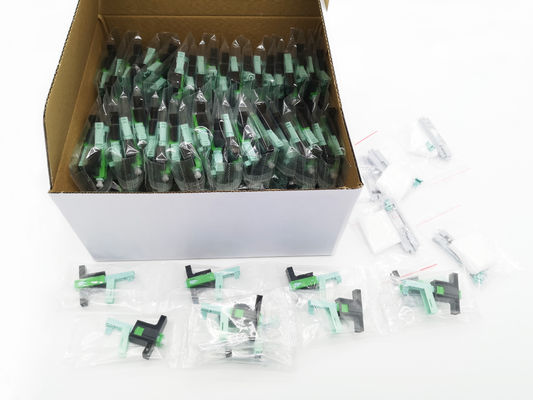

1pc/plastic zak, 100pcs/inner-doos, de binnendoos van 10pcs/kartondoos

Productdetails:

Deze snelle de c-Groef van het schakelaargebruik ceramische niet plastic structuur of metaal, Toevoegingsverlies: gemiddelde ≤0.2dB, MAX≤0.4dB, Terugkeerverlies: ≥50dB.

Geen epoxy of opgepoetste behoefte, field-installable, fabriek ingebedde vezel

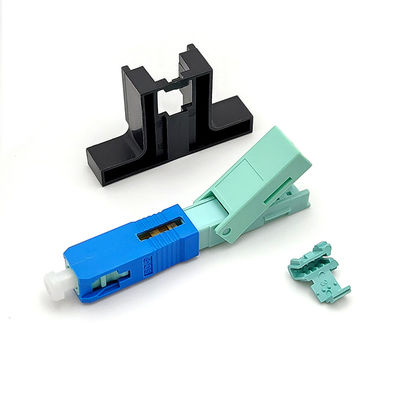

Deze schakelaar is Sc/UPC, dekkingstype, totale lengte 53mm, zal hebben Engelse gebruikershandleiding samen met de verzending.

Ben op 2mm* van toepassing 3mm of 2.0*1.6mm vlakke dalingskabel, die moeilijke situatiekaliber hebben. om de kabel bij de laars voor beide types van kabel te houden.

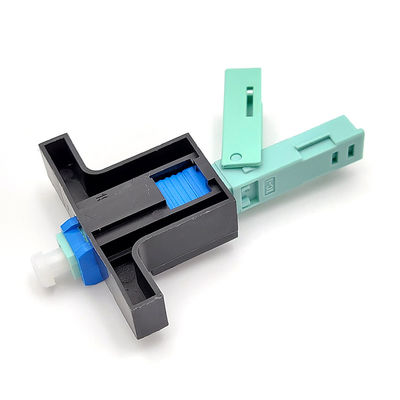

De laars is tik boven en beneden typeontwerp, is er een zwarte heropent hulpmiddel voor vermenigvuldigt gebruik.

Het is goede het verzegelen prestaties, vlam - vertrager, en hoogte - kwaliteitsplastiek. Alle producten met UPC vlakke metalen kap, en met stofglb vóór levering, en elk met individueel pakket.

Hoe te om de snelle schakelaars te gebruiken?

Verwerk de vezel

1. Neem de dalingskabel uit in het afbijtmiddel tot 5060mm op, en ontdoe van de laag van de kabelsterkte

2. Druk de gestripte kabel in de klem, zijn er 4points om de vezel te sluiten

3. Strook de laag van de kabeldeklaag door het tussenvoegsel het longitudinale vezelafbijtmiddel om van de deklaag van de vezel te ontdoen. Of het afbijtmiddel van de gebruiksmolenaar richt zich van de vezelklem.

4. Controleer de vezel door over 60°into-richting te buigen als o.k.

5. Maak de vezel met alcoholdoek door 0°wipe en 90°again schoon

6. Zet de klem omhoog in de lengtefixeerstof tot pijl, en pers aan het eind

7. Leg vlakte op de groef van het vezelmes, richt me aan het eind, en snijd dan de vezel

8. Tot slot zal de vezellengte zijn: 19.4mm en 29.4±0.1mm, zien beeld

Assemblage

Controleer de zwarte kast

Neem de vezel samen met de V-ingang tot vezelkromming op, maar niet hoger dan 1mm dan V-ingang

Houd huisvestend, het met een laag bedekken, en het kaliber op hetzelfde niveau, gaat de schakelaar van start.

Demontage

Assembleer het hulpkaliber, pas op schakelaar aan het rechtereinde

Open de vezel

Gebruik exclusieve convex om de dekking te openen, open shell

Hef 15°to op terugtrekken de vezel

Andere Gelijkaardige Types:

Toepassing

• Gebouwmilieu's
• Verbindingen bij het bureau voor LAN milieu's
• Flardpanelen
• Directe materiaalbeëindiging
• Vezel aan de Abonnee/Huis (FTTH) toepassingen
• Reparatie/vervangingsvereisten
• De lood van de materiaaltest

2. Ben op 2mm* van toepassing 3mm of 2.0*1.6mm vlakke dalingskabel

3. Ceramische c-Groef niet plastic structuur of metaal, goede het verzegelen prestaties, vlam - vertrager

4. Toevoegingsverlies: gemiddelde ≤0.2dB, MAX≤0.4dB

5. Terugkeerverlies: ≥50dB

6. Geen epoxy of opgepoetste behoefte, field-installable, fabriek ingebedde vezel
