1 kerngebied - installable APC FTTH GPON van Schakelaarsc Snelle Lasschakelaar

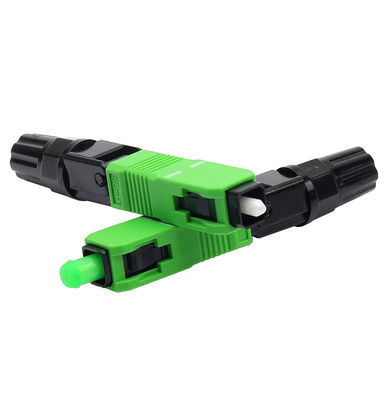

1 Core Field Installable Connector SC APC FTTH GPON Quick Splice Connector

1Core SC APC FTTH GPON Field Mechanical Cold Splice Connector Groen Snelle installatie PEI

Optische vezel snelle connector is een soort connector die het probleem van ultra lange afstand bedrading en glasvezel op te lossen tot het huis project, het maakt glasvezel terminaties snel,Makkelijk en betrouwbaar en zonder problemen en zonder epoxy, geen polijsten, geen splitsen, geen verwarmen en kan vergelijkbare uitstekende transmissieparameters bereiken als standaard polijsten en splitsen technologie.De voorgepolijste connectoren worden voornamelijk toegepast op FTTH-kabels in FTTH-projecten, rechtstreeks op de locatie van de eindgebruiker.

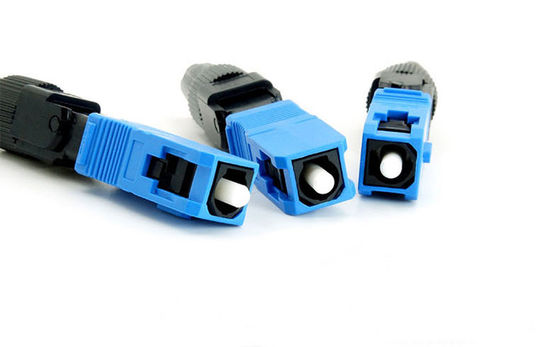

SC UPC 60MM Quick Connector Assembly SC APC 55MM Quick Connector Assembly

Voor 2*3mm-dropkabel Voor 0,9mm-ronde kabel

In het veld te installeren connector SCTechnische parameter:

- Ik weet het niet.

Kwaliteitsborging In het veld te installeren connector SC:

Vier maal slijpen en twee keer kwaliteitscontrole

Stap 1: 30um slijpen

Stap 2: 9um slijpen

Stap 3: 1 um slijpen

Stap 4: doorzichtig poetsen

Stap 5: Optische vezel eindvlakken detecteren

Stap 6: Invoegverlies, terugkeerverlies detectie

In het veld te installeren connector SCKenmerken

• Elke ferrule is getest binnen 0,5 dB van het inbrengverlies, bereik TELECOM-standaard;
• Het gebruik van drie cirkel A-klasse keramische ferrule, verbetert de stabiliteit van het product, weinig verlies en kleine verandering;
• Grootschalige productie, volwassen technologie, uitstekend, die de kwaliteit van de connectoren verzekeren;
• Het heeft een sterke bruikbaarheid en kan meer dan 15 keer worden hergebruikt;
• Stabiele bedrijfsprestaties, laag invoegverlies, lage gebruikskosten, laag onderhoud en snelle installatiesnelheid;
• Elke 100 stuks zijn uitgerust met 1 stuks lengte bevestigingsapparaat;
• Gepersonaliseerd structuurontwerp: vooraf vastgestelde grenspunt van de kabel bij de koffer en automatisch een kleine micro-buig genereren volgens de juiste snijlengte van het product (zie onderstaande figuur).De micro buiging geeft aan dat de glasvezel in goed contact is geweest met de ingebedde glasvezel, en de micro-buig moet bestaan, maar niet te groot, anders zal het verlies tijdens de periode worden beïnvloed.

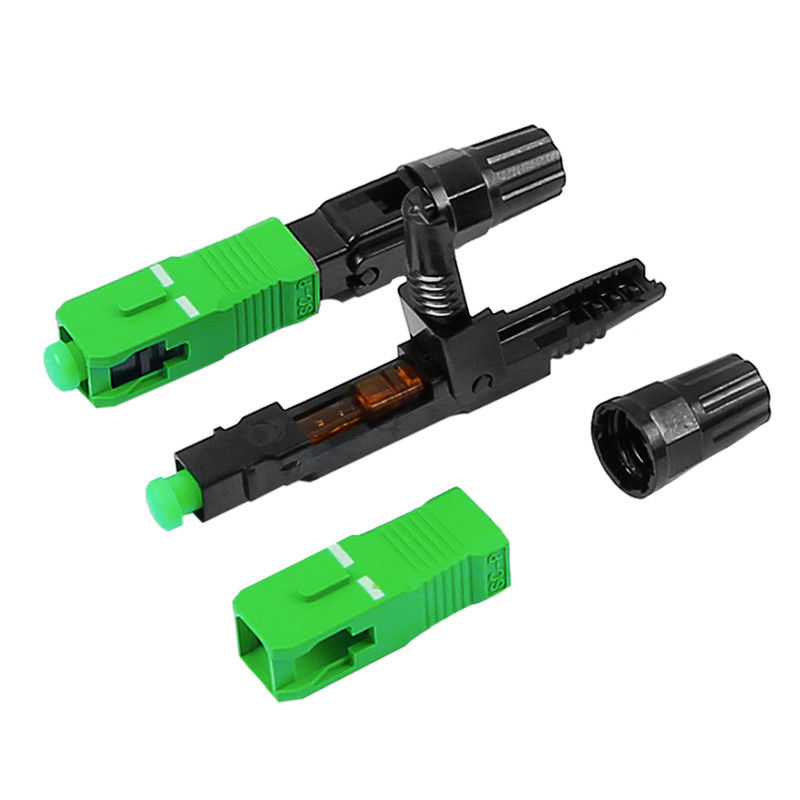

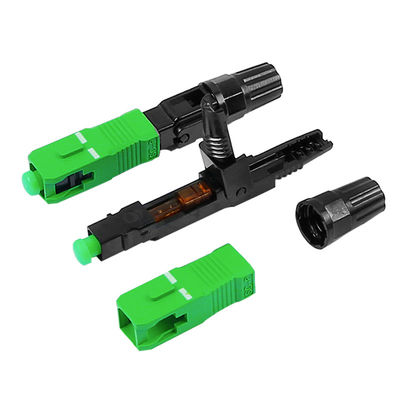

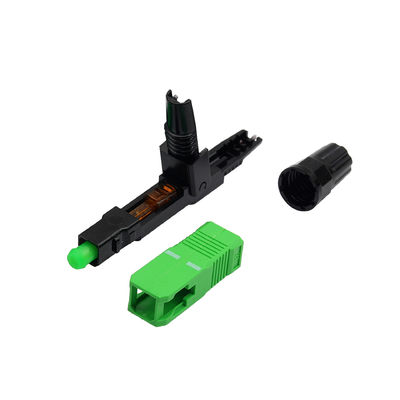

SC-vezelkabelconnectoren Structuurdiagram

Wat is het verschil tussen lang en kort lettertype?

Er zijn 55mm en 60mm. Het lange type is plat om de drop kabel te leggen en het korte type is verticaal om de drop kabel te leggen

SC-vezelconnectorToepassing:

Breedbandcampusnetwerk, Glasvezel naar huis, Breedband beperkte TV, Intelligente breedband, Glasvezel naar het gebouw

Productielijn voor snelle assemblage-connectoren

In het veld te installeren connectorVerpakkingsinformatie:

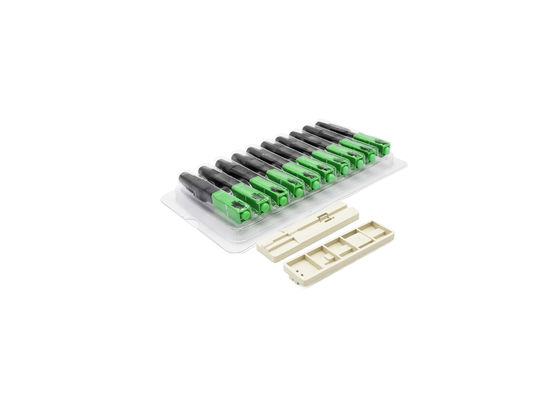

100 stuks per doos, 1000 stuks per doos,

Hoe te gebruiken?

De operatie is eenvoudig, voeg de glasvezel in tot het limietpunt, genereer automatisch een kleine hoeveelheid buiging, houd je radian, niet rechtzetten,Schroef eerst de moer en sluit dan de schakelaar..

Stap 1: haal de boot eruit en zet hem in de dropkabel

Stap 2: schil de 5 cm dropkabel omhulsel af met dropkabel stripper

Stap 3: schraap de coating buiten de lengte fixer met Miller tangen

Stap 4: veeg de vezelkern af met een stofdoek

Stap 5: snij de kern met een snijmachine

Stap 6: zet de vezelkern in de snelle connector om de ingebedde kern te weerstaan

Stap 7: gebruik de boot op de drop kabel om de kabel te klemmen
