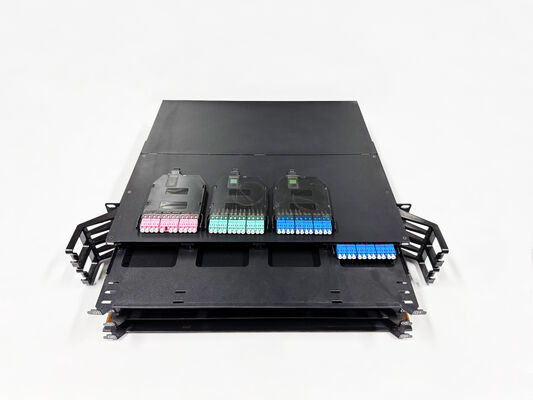

96 vezelkernen MPO MTP-patchpaneel 1U rekmontage met schuiflade voor datacenter met hoge dichtheid

Dit kabelsysteem met hoge dichtheid is ontworpen voor datacentertoepassingen en biedt een grote capaciteit in een compacte 1U-vormfactor.

• Maximale capaciteit: 96 kernen
• 24 kernen MPO cassette, totaal 4 stuks
• Totaal 48 stuks LC duplex koppelaar
• Uitschuifbaar patchpaneel 1U rack met metalen lade

MPO Sliding Drawer Type Glasvezelpatchpanelen zijn hulpapparatuur voor datacenters en bekabelingssystemen met hoge dichtheid. Ze beschikken over een grote capaciteit, een klein formaat en uitstekende prestaties. Het standaardformaat van 19 inch is geschikt voor optische distributieframes voor rackmontage en compatibel met LC-duplexkoppelingen.

• Normen: IEC / EN 61754-7 (MPO-connector) en TIA-568-B.1-7
• Modulair verbindingssysteem: in de fabriek voorgemonteerde glasvezelverbindingscomponenten, elke lengte en elke optische vezel SM & MM, trunkkabel en modulebox, eenvoudige installatie, plug-and-play-systeemoplossing
• Verbindingssysteem met hoge dichtheid: compact ontwerp, 12-aderige connector, tot 96-aderige optische vezel 1U rackmontage
• Na beëindiging en testen in de fabriek overtreffen de kwaliteitsborging en consistentie de vraag van 10Gbit
• Gemaakt van hoogwaardig koudgewalst plaatstaal, met elektrostatisch spuiten
• Metalen schuiflade van de lasbak en bodem, eenvoudig en snel te bedienen zonder het deksel te openen
• Totale frontbediening met kabelklemmen en routeringsgebied, groot vezelbeheergebied

1U rackgemonteerd patchpaneel, geschikt voor standaard 19-inch rackgemonteerd optisch verdeelframe, montageoren aan beide zijden voor bevestiging op ODF. Deze optische vezelbehuizing is gemaakt van koudgewalst staal met een spray, zwarte kleur en met een groot vezelbeheergebied op de voorplaat.

Het aantal kabelinvoer en de kabeldiameter kunnen worden aangepast, alle poorten zijn intern eenvoudig te bedienen met kabelklemmen en armaturen.

Dit vezelpatchpaneel van het ladetype is aan beide zijden voorzien van een metalen schuiflade, eenvoudig te bedienen aan de voorkant nadat de hele binnenkant eruit is gehaald, het is niet nodig om de bovenklep te openen.

1U rack maximaal 4 stuks MPO-cassettes installeren, elk modulair 24 vezels met MPO MTP-adapter, MPO LC-patchsnoer en LC-adapters. Kan op verzoek van de klant 8 vezels, 12 vezels of 24 vezels MPO gebruiken.

Dit patchpaneel kan volledig worden geladen met 8 stuks MPO-MPO-trunkkabel, 8 stuks 12 kernen MPO LC-patchkabelassemblage, MPO naar LC-kabel 8 stuks MPO MTP-adapters, LC duplexkoppeling 12 * 4 = 48 stuks.

Als de klant dit nodig heeft, worden de kabels in de fabriek vooraf gemonteerd en goed verpakt vóór levering. 100% test vóór levering, kwaliteitsborging.
