Merknaam: | YINGDA |
Modelnummer: | 1: 9 plc splitter |
MOQ: | 100 pc's |
Prijs: | 1.1USD-4.58USD |
Leveringstermijn: | 5-8 dagen na betaling |
Betalingsvoorwaarden: | Western Union, T/T, MoneyGram |

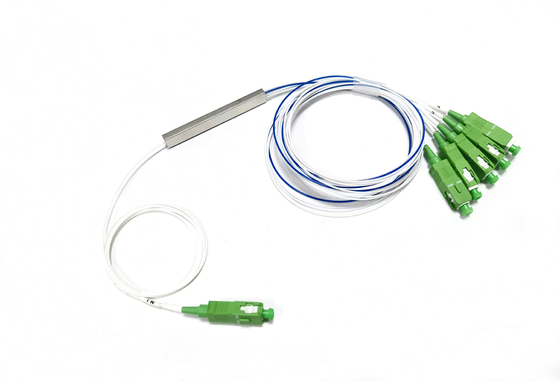

Fabrieksprijs FTTH Ongebalanceerde 1*5 Mini Type PLC Splitter SC Connector Glasvezel Telecom Power voor Optische Netwerksystemen
Snelle Details van 1X5 Fibra Optica PLC Splitter
*20/80, 33/67, 50/50, 75/25, of 95/5 Splitsingsverhoudingen Beschikbaar
*Lage Invoegverlies en Lage Polarisatieafhankelijke Verlies
*Volledig Passief Optisch Vertakkingsapparaat
*Compacte Behuizing Past in Racks, Wandmontageboxen, Optische Distributieboxen, etc.
*1260~1650nm Brede Werkende Golflengtes
*G.657A1 Buigongevoelige Vezels voor Laag Buigverlies
*Vaak Gevonden in PON, Datacom, LAN, CATV, LCP, FTTx en Meer Toepassingen
Optische splitter is een van de meest voorkomende componenten in het FTTH-netwerk. Naast de conventionele 1xN/2XN serie splitters, neemt de vraag naar 1x3 1x6 1x5 1x9 1x12 1x24 single mode en multi mode splitters toe, naarmate de eisen van de gebruiker voor het netwerk veranderen, en ze kunnen beter voldoen aan de marktvraag naar speciale lichtsplitsingsverhoudingen. De voorloper van deze 1x9 Splitter is FBT 1X2 gefuseerde ongebalanceerde splitter (coupler) en 1x8 PLC gebalanceerde splitter. In tegenstelling hiermee vermindert de grootschalige popularisering van de 1x9 splitter-chip de kosten van de gerelateerde netwerkbedrading aanzienlijk, maar zorgt voor betere optische prestaties op lange termijn dan fusiekoppelingen.
Glasvezel Splitter Kenmerken
• Laag invoegverlies en hoog retourverlies
• PDL automatisch screeningsysteem (Ultra laag PDL is beschikbaar)
• Hoge betrouwbaarheid en stabiliteit
• Connector kan tot klasse B zijn
• 100% 3D getest door Daisi en Sumix
• Hoge-lage temperatuurcyclus test
• 100% test voor levering
• FTTH bekabelingsoplossing kan worden ontworpen
1x5 SplitterSpecificatie
Splitsingsverhouding (%) |
75/25 |
67/33 |
50/50 |
5/95 |
85/15 |
80/20 |
60/40 |
40/60 |
||
Werkende golflengte (nm) |
1260-1650 |
|||||||||
Vezeltype |
G657A of aangepast |
|
|
|
|
|||||
IL max(dB) |
kanaal 1 |
1.9 |
2.5 |
3.9 |
16.3 |
1.7 |
1.8 |
2.8 |
4.6 |
|
|
kanaal 2-5 |
14.8 |
13.1 |
10.5 |
7.5 |
16.5 |
15.1 |
12.0 |
9.8 |
|
IL uni(dB) |
Kanaal 2-5 |
0.9 |
0.9 |
0.9 |
0.9 |
1.8 |
1.8 |
1.8 |
1.8 |
|
Retourverlies (dB) |
≥55 |
|||||||||
Directiviteit (dB) |
≥55 |
|||||||||
PDL (max.) |
0.2 |
0.3 |
||||||||
Uniformiteit (max.) |
0.8 |
|||||||||
Golflengteafhankelijk verlies (dB) |
≤0.3 |
|||||||||
TDL (max.) |
0.5 |
|||||||||
Bedrijfstemperatuur |
-40 ~+85 |
|||||||||
Opslagtemperatuur |
-40 ~+85 |
|||||||||
Afmeting (mm) / LXWXH |
Blote vezel |
60x7x4 |
||||||||
900um |
60x7x4 |
|||||||||
ABS doos |
120x80x18 |
Opmerking:
1. Gespecificeerd zonder connectoren
2. Voeg een extra 0.2dB verlies toe inclusief connectoren
Ongebalanceerde optische splitter rate Detail informatie:
1x9 ongebalanceerde splitter gebruikt dezelfde stalen buis 60*7*4mm als 1x4 splitter, input 1, output 5= 2*2+1 stuks vezel array.

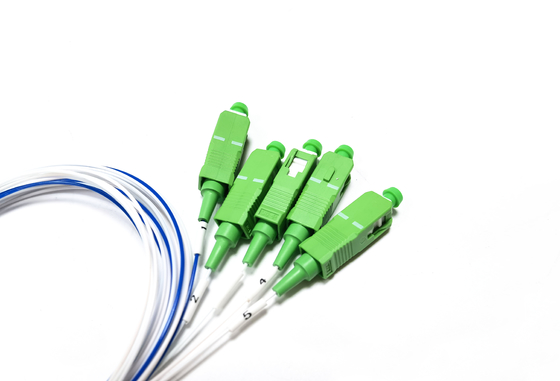

Vezelkleur is kleurrijk of wit, losse buis 900um kan worden aangepast, zoals blauw, oranje, groen, bruin, grijs, etc, met nummer markeringen om te onderscheiden.
Om de splitsingsverhouding te onderscheiden, gebruik verschillende kleuren zoals blauw om te markeren, deze speciale chip 1x5 zorgt ervoor dat de ongebalanceerde splitsingsverhouding niet gelijk is aan de typen, die aan speciale eisen en flexibele optische toepassingen kan voldoen, en wordt veel gebruikt in 5G FTTR-netwerken;
Output van de optische splitter kan worden verdeeld in 70/30 80/20 60/40 of 85/15% 4 types;
Alle soorten optische connectoren kunnen worden gebruikt, zoals SC FC LC ST; Polish methode: UPC, APC;
Input output pigtails lengte: 0.5meter, 1meter, 1.5meter, etc
GPON Splitter Toepassing

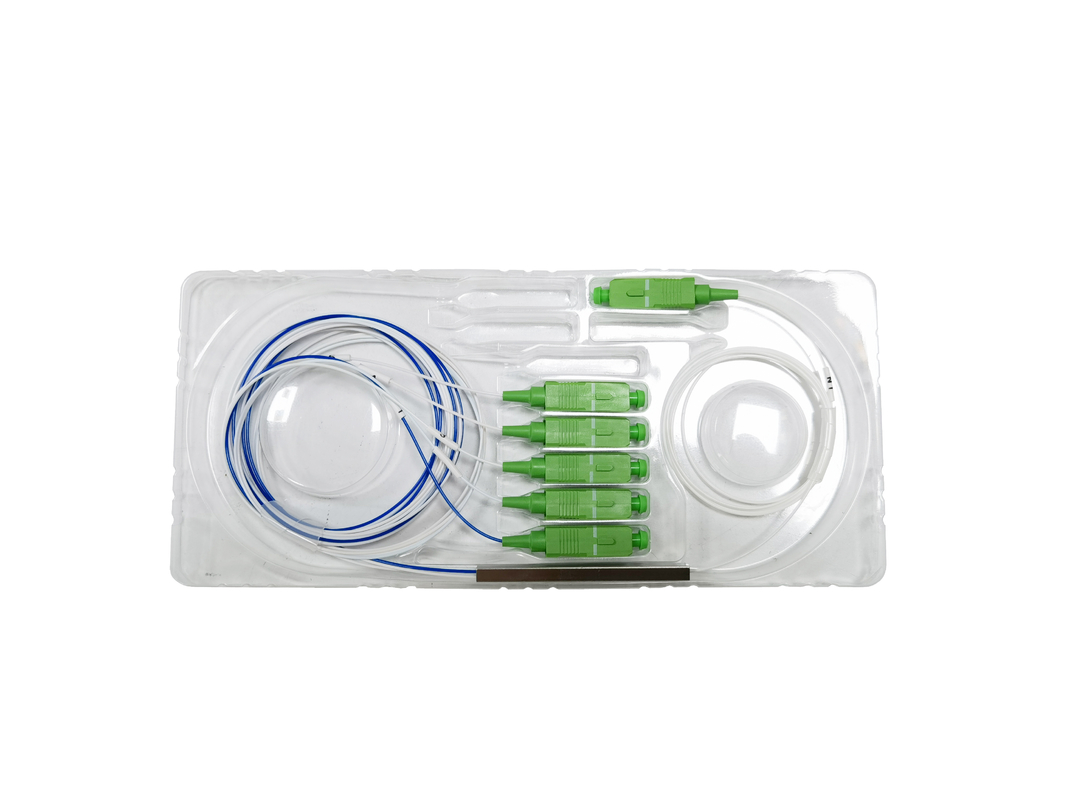

Als u alleen 1:5 optische splitter blockless type koopt, wordt deze verpakt in een blisterverpakking met testrapport. De buis, connectoren of kabels worden op hun plaats bevestigd in de blisterverpakking met goede bescherming.
Voorgeconfectioneerd met connectoren en montage in optische nap box of distributiebox is acceptabel in de fabriek voor levering.

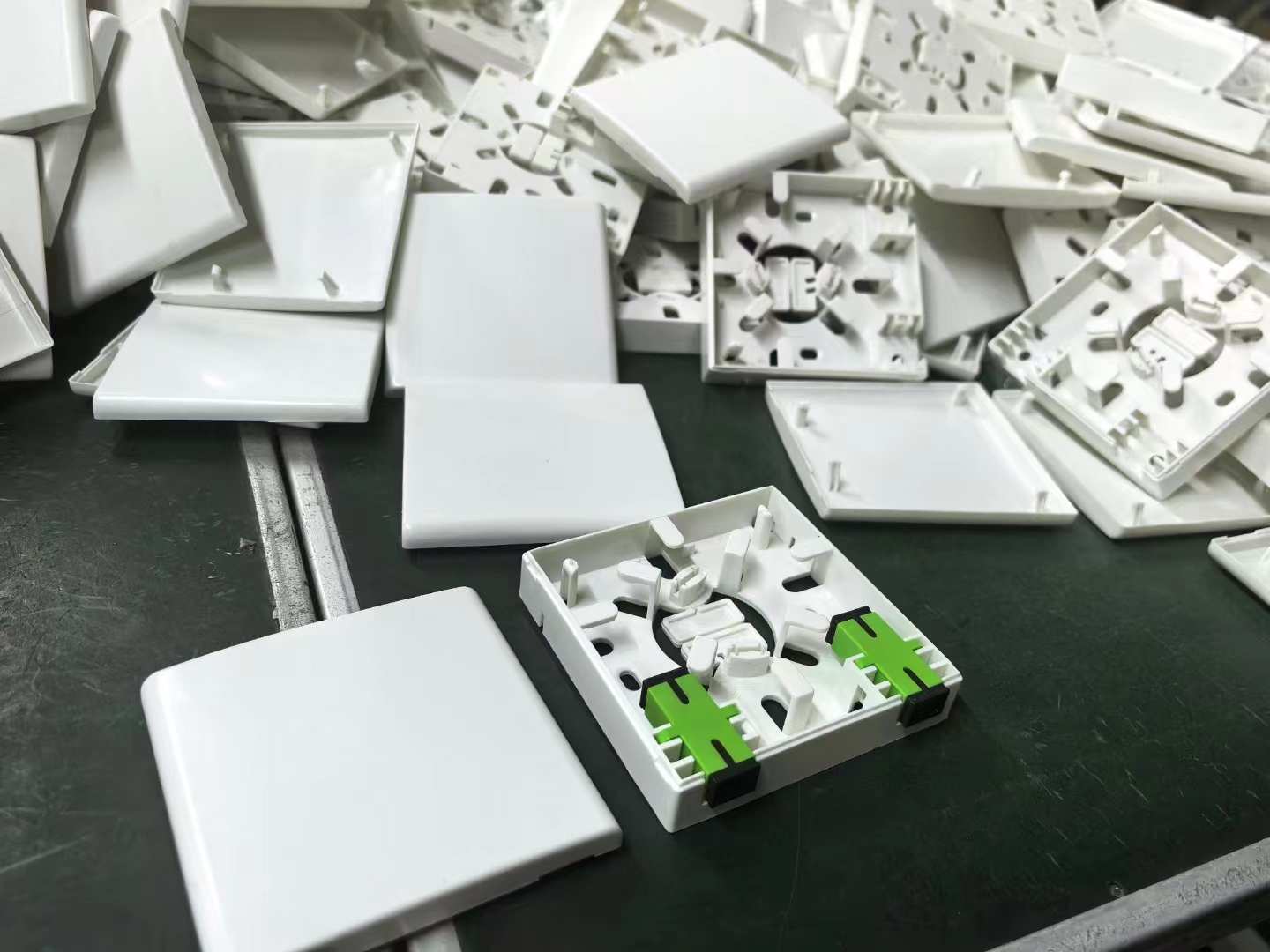

Werkt vaak met eindvezelbox
![]() |
