16 Port Fiber Optic Splitter Box S 1*8 1*16 Square Cable Out Port Voor FTTx Netwerkopbouw en -beheer

FDB0216HF Optische Splitter  NAP Box

De apparatuur wordt gebruikt als eindpunt voor de voedingskabel om verbinding te maken met de dropkabel in het FTTx-communicatienetwerksysteem. Het splitsen, verdelen en distribueren van vezels kan in deze box worden gedaan, en tegelijkertijd biedt het solide bescherming en beheer voor de FTTx-netwerkopbouw.

16 Poorts FTTH Drop Cable Box Kenmerken

• Volledig gesloten structuur met sleutel en gespen
• Hoogwaardig technisch plastic, vochtbestendig, waterdicht, stofdicht, anti-aging
• Buitenmuurmontage, paalmontage of luchttype montage, beschermingsniveau tot IP65
• Klemmen voor voedingskabel en dropkabel, vezelverbinding, fixatie, opslag, distributie…etc allemaal in één
• Kabels, pigtails en patchcords lopen via hun eigen paden zonder elkaar te storen, eenvoudig onderhoud.
• Distributiepaneel kan omhoog worden geklapt, voedingskabel kan via de expressiepoort worden geplaatst, gemakkelijk voor onderhoud en installatie.

Specificatie

Productdetails:

Kabelpoorten

Kabelinvoer: 2 kabelwartels, 1 ongesneden poort, dia 13,5 mm

Kabeluitgang:  16 stuks vierkante platte dropkabelpoorten 2,0*3,0 mm

 max.4 stuks witte optische vezel fusion tray met deksel, standaard is 2 stuks, elke tray capaciteit: 6core 1laags, dubbellaags 12core

de tray wordt met clips bevestigd op de achterste beugels, je kunt hem eraf halen voor snelle en gemakkelijke bediening ter plaatse.

de onderste beugel heeft sleuven voor stalen buizen en splitter ingangszijde connectoren, die stabiliteit garanderen tijdens langdurig transport, geen vezelbreuk of rommel.  De adapterplaat is van plastic en kan max. 16 stuks SC-adapters of LC duplex adapters bevatten.

Er zijn gaten en uitsteeksels op het adapterpaneel om de adapter te bevestigen, die zonder schroeven kan worden bevestigd. Alleen de uitsteeksels moeten worden uitgelijnd met het schroefgat op de adapter en het metalen veerstuk van de adapter zelf kan worden bevestigd.

De plaat kan ook in het gereserveerde gat worden gestoken om hem op zijn plaats te zetten, geen schroeven nodig om te bevestigen.

Er zijn kabelklemmen om de kabel op de roestvrijstalen beugels te bevestigen, totaal 4 stuks kabelinvoer: 1 ongesneden poort (midden van de overspanning) en 2 kabelwartels, 16 stuks dropkabeluitgang.

De totale box wordt vaak gebruikt voor buitenmuurmontage of paalmontage, anti-UV, er zit een lasermarkeringssticker in de deksel. De box wordt geopend en gesloten door een schroefstang aan de voorkant en 2 inbusschroeven (beugels) aan beide zijden. Wat snelle en veilige constructie voor FTTH mogelijk maakt.

Er zijn drie modi adapterpaneel als optie: adapterplaat met 2 trays, adapterhouder met tray, splitter cassettehouder

Montagemethode:

Standaard accessoire

Splice tray 2 stuks, 4 stuks muurmontage expansieschroeven, 16 stuks vezel beschermende huls, 4 stuks kabelklem, nylon tie wraps, adapterplaat voor 16 x adapters, kabelbeschermingsbuis, sleutel, PG 13.5 kabelwartels voor distributiepoorten, Paalmontage kits (optioneel).

Gerelateerde producten:

                       FTTH dropkabel                                                       SC veld snelle connector                                   SC optische koppeling

                          FTTH dropkabel                                               Vezeloptische pigtails                                        Vezeloptische PLC splitter

Toepassing

• Wandmontage, Paalmontage Installatie
• Geschikt voor ftth pre-geconnectoriseerde dropkabel met SC/LC connectoren

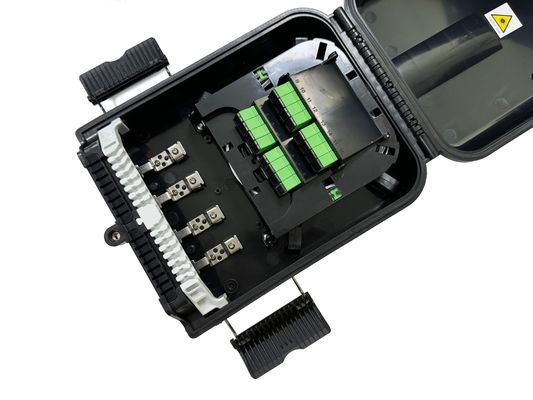

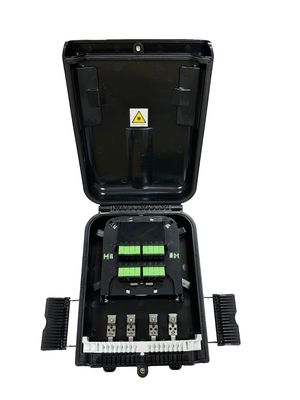

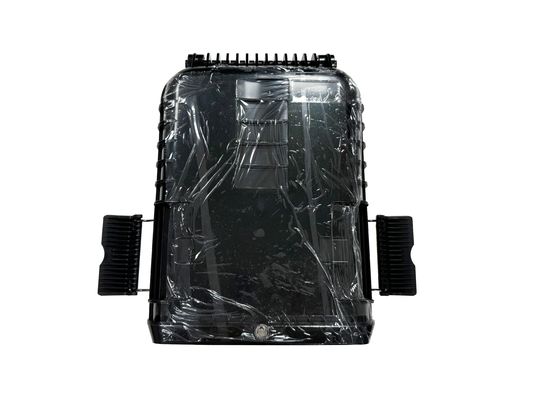

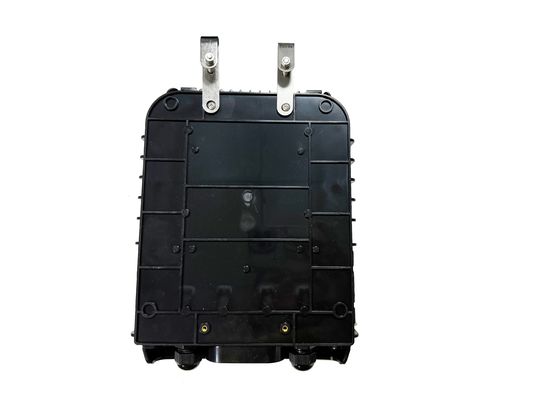

Actuele foto's
