Figuur 8 de Zelfstandige Kabel GYXTC8Y van Wire Optical Fiber van de Staalboodschapper

MOQ:	2 km
Prijs:	Onderhandelbaar
Standaard Verpakking:	2km/houten trommel

Gedetailleerde informatie

Productbeschrijving

Beoordelingen & Recensies

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

YINGDA

Certificering

ISO,SGS

Modelnummer

GYXTC8Y

Kabeljas:

Zwart

Materiaal van de omhulsel:

Fibergetal:

1core, 2core,… 12core

Kabelafmeting:

3.5*6.5mm

Toepassing:

FTTH-de antenne zet op, leidt, begraven, pijpleiding, ondergronds

Sterktelid:

Stalen draad

Markeren:

PE de Kabel van de Schede Optische Vezel

De Optische Vezelkabel van de staaldraad

GYXTC8Y optische Vezelkabel

Productbeschrijving

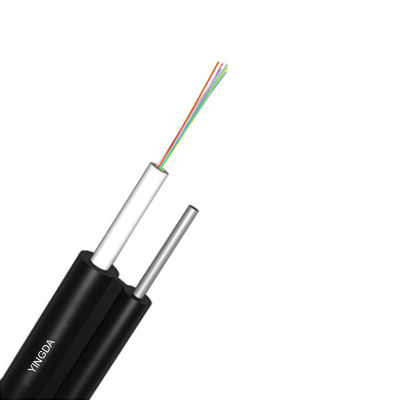

Figuur 8 Zelfdragende stalen boodschapperdraad met glasvezelkabel GYXTC8Y

De vezels worden geplaatst in een losse buis van een hoog modulus plastic.en geschikt voor gebruik in de buitenluchtEr is nog 1 stalen boodschapperdraad om de glasvezelkabel te ondersteunen om te installeren voor antennebevestiging,om voldoende goede treksterkte te behouden.

Toepassing van glasvezelkabels

Deze specificatie omvat de algemene eisen van figuur 8 voor een zelfdragende optische kabel voor middenbuis voor antennebevestiging.

Kenmerken

Niet-metalen kracht heeft een uitstekende anti-elektromagnetic vermogen
Bewezen losse buisontwerp voor goede prestaties
Uitstekende mechanische en milieueigenschappen
Goede flexibiliteit en buigprestaties
Kleine buitendiameter, lichtgewicht, gemakkelijk te installeren

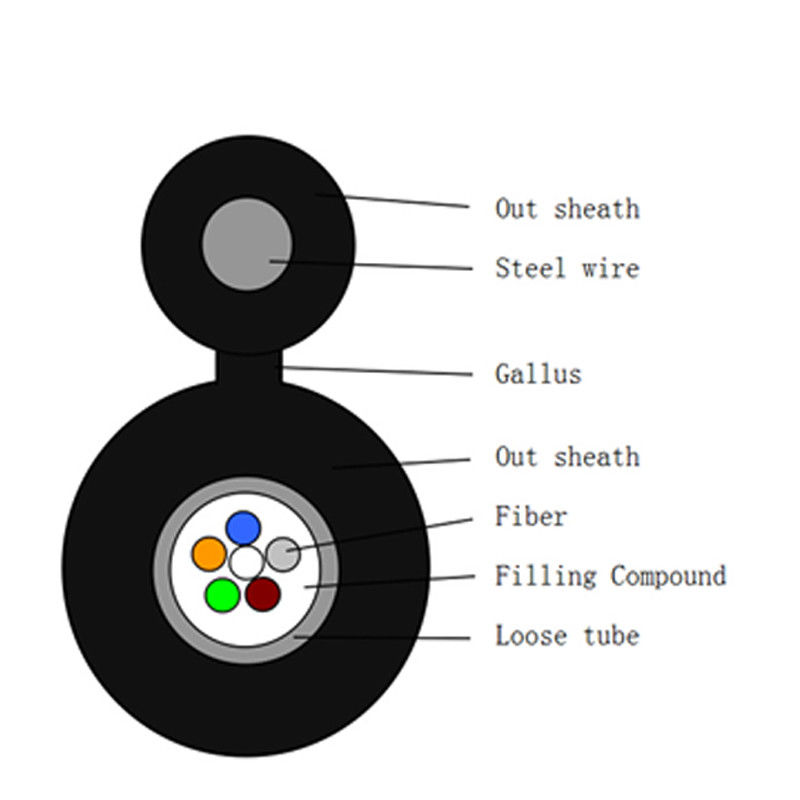

Kabelstructuur

Type kabel	GYXTC8Y
Aantal vezels	2 ~ 12 kern
Vochtbarrière	Waterblokkeringssysteem
Centrale sterktelid	materiaal	FRP
Centrale sterktelid	diameter	1.4 mm
Geestelijke kracht lid	materiaal	van staal of van staal
Geestelijke kracht lid	diameter	1.2 mm
losse buis	materiaal	PBT
losse buis	diameter	F2.0 mm
Kabelvulling	materiaal	Kabelvullingsmengsel
Buitenmantel	materiaal	PE
Buitenmantel	diameter	1.70±0,2 mm

Kleurcode van de vezels

Aantal vezels per tube 8cores	1	2	3	4	5	6
	Blauw	Oranje	Groen	Bruin	Grijs	Wit
	7	8	9	10	11	12
	Rood	Zwart	Geel	Violet	Roze	Aqua

Mechanische kenmerken van kabels

kern	Kabeldiameter	gewicht
2 kernen tot 24 kernen	3.2 * 6,5 mm	55 ±5 kg/km
Min. buigradius ((mm)	Langetermijn	10D
Min buigen Radius ((mm)	Korte termijn	20D
Min toegestane Tensile sterkte ((N)	Langetermijn	600
Min toegestane Tensile sterkte ((N)	Korte termijn	1500
Verminkingsbelasting (N/100 mm)	Langetermijn	600
Verminkingsbelasting (N/100 mm)	Korte termijn	1500
Operatie temperatuur (°C)	-40+70
Installatie temperatuur ((°C)	-15+60

Eigenschappen van de vezels

Fibre-type		Eenheid	SM G652	SM G652D	MM 50/125	MM 62.5/125	MM OM3-300
Voorwaarde		nm	1310/1550	1310/1550	850/1300	850/1300	850/1300
Afzwakking		dB/km	≤	≤	≤	≤ 3,0/1.0	≤ 3,0/1.0
Afzwakking		dB/km	0.36/0.23	0.34/0.22	3.0/1.0	- Ik heb het niet.	- Ik heb het niet.
Verspreiding	1550 nm	PS/(nm*km)	- Ik heb het niet.	≤ 18	- Ik heb het niet.	- Ik heb het niet.	Depressie
Verspreiding	1625 nm	PS/(nm*km)	- Ik heb het niet.	≤ 22	- Ik heb het niet.	- Ik heb het niet.
Bandbreedte	850 nm	MHZ.KM	- Ik heb het niet.	- Ik heb het niet.	¥400	¥160	Bandbreedte
Bandbreedte	1300 nm	MHZ.KM	- Ik heb het niet.	- Ik heb het niet.	₹ 800	₹ 500
Nul verspreidingsgolflengte		nm	1300-1324	¥1302, ≤1322	- Ik heb het niet.	- Ik heb het niet.	₹ 1295, ≤ 1320
Nul verspreidingshoek		nm	≤ 0.092	≤ 0.091	- Ik heb het niet.	- Ik heb het niet.	- Ik heb het niet.
PMD Maximale individuele vezel			≤ 0.2	≤ 0.2	- Ik heb het niet.	- Ik heb het niet.	≤ 0.11
PMD-ontwerpskoppelingswaarde		Ps(nm2*k (m)	≤ 0.12	≤ 0.08	- Ik heb het niet.	- Ik heb het niet.	- Ik heb het niet.
Waallengte van de glasvezel λc		nm	¢ 1180, ≤ 1330	¥1180, ≤ 1330	- Ik heb het niet.	- Ik heb het niet.	- Ik heb het niet.
Kabelsnijden golflengte λcc		nm	≤ 1260	≤ 1260	- Ik heb het niet.	- Ik heb het niet.	- Ik heb het niet.
MFD	1310 nm	Ik heb het gedaan.	9.2+/-0.4	9.2+/-0.4	- Ik heb het niet.	- Ik heb het niet.	- Ik heb het niet.
MFD	1550 nm	Ik heb het gedaan.	10.4+/-0.8	10.4+/-0.8	- Ik heb het niet.	- Ik heb het niet.	- Ik heb het niet.
Numeriek Aperture ((NA))			- Ik heb het niet.	- Ik heb het niet.	0.200+/ -Nee.015	0.275+/-0. 015	0.200+/-0 .015
Stap ((gemiddelde van tweerichting) meting)		dB	≤ 0.05	≤ 0.05	≤ 0.10	≤ 0.10	≤ 0.10
Onregelmatigheden over vezels lengte en punt		dB	≤ 0.05	≤ 0.05	≤ 0.10	≤ 0.10	≤ 0.10

Discontinuïteit
Verspreiding van het verschil coëfficiënt	dB/km	≤ 0.05	≤ 0.03	≤ 0.08	≤ 0.10	≤ 0.08
Eenvormigheid van de verzwakking	dB/km	≤ 0.01	≤ 0.01
Kerndiameter	Ik heb het gedaan.			50+/1.0	62.5+/-2.5	50+/1.0
Diameter van de bekleding	Ik heb het gedaan.	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1	125.0+/-0.1
Niet-circulaire bekleding	%	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0	≤ 1.0
Diameter van de coating	Ik heb het gedaan.	242+/-7	242+/-7	242+/-7	242+/-7	242+/-7
Bescherming/slijmvlies concentrische fout	Ik heb het gedaan.	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0	≤ 12.0
Niet-circulaire coating	%	≤ 6.0	≤ 6.0	≤ 6.0	≤ 6.0	≤ 6.0
Fout in de conentriciteit van de kern/bekleding	Ik heb het gedaan.	≤ 0.6	≤ 0.6	≤ 1.5	≤ 1.5	≤ 1.5
Rondstraling	Ik heb het gedaan.	≤ 4	≤ 4	- Ik heb het niet.	- Ik heb het niet.	- Ik heb het niet.

Pakketinformatie

1Verpakkingsmateriaal: houten trommel

2Verpakkingslengte: 2 km, 3 km, 4 km of op maat.

3. aanpassen: logo, onderdeelnummer, lengte, materiaal, vezelkleur, enz.
