| Merknaam: | YINGDA |
| Modelnummer: | Ydpg-scaxxx-9804-2D015 |
| MOQ: | 50 stuks |
| Prijs: | Onderhandelbaar |
| Leveringstermijn: | 7 dagen na betaling |
| Betalingsvoorwaarden: | Western union, T/T |

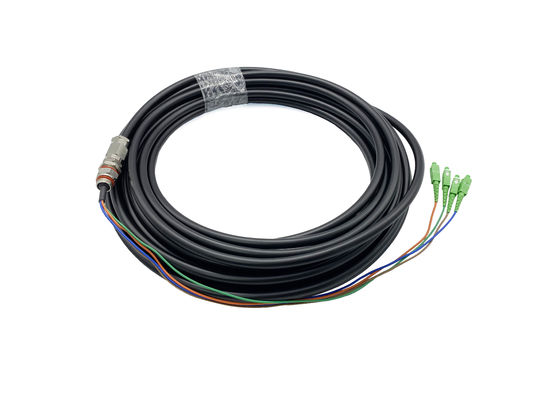

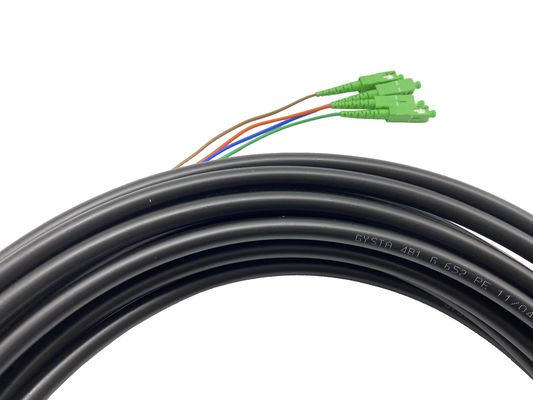

4 van de het Aluminium Waterdichte Vezel van het kernkoper van de Vlechtensc FC Optische APC 9.8mm Militaire Ruggerized-Kabelpe

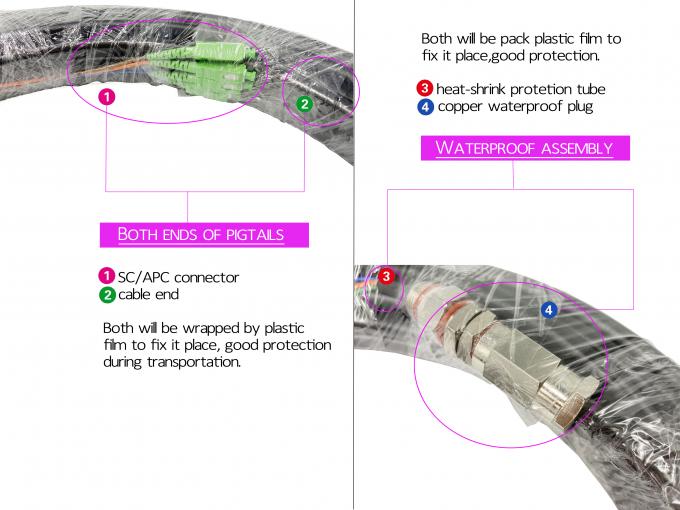

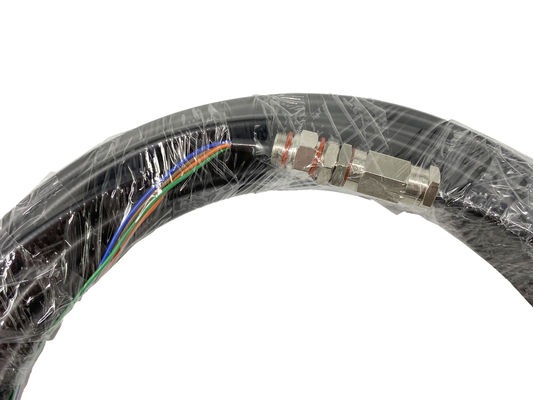

De waterdichte vezelvlecht/het Flardkoord kan in ruw milieu worden gebruikt. Het wordt hoofdzakelijk gebruikt in openluchtverbinding van de optische zender. De waterdichte vezelvlecht wordt ontworpen met een roestvrij staal versterkte waterdichte eenheid en gepantserde openluchtpe beklede kabels.
Optische Schakelaarspecificatie
| Parameter | Eenheid | Het waterdichte koord van /Patch van de vezelvlecht | |||
| SM | MM. | ||||
| PC | UPC | APC | PC | ||
| (typisch) sInsertionverlies | dB | ≤0.3 | ≤0.2 | ≤0.3 | ≤0.2 |
| Terugkeerverlies | dB | ≥45 | ≥50 | ≥60 | ≥35 |
| Werkende golflengte | NM | 1310, 1550 | |||
| Ruilbaarheid | dB | ≤0.2 | |||
| Trilling | dB | ≤0.2 | |||
| Werkende temperatuur | ℃ | -40~75 | |||
| Opslagtemperatuur | ℃ | -45~85 | |||
| Binnenkoorddiameter | mm | φ3.0, φ2.0, φ0.9 | |||
| Vezelkernen | Kernen | 4, 6, 8, 12, 24,… vezels | |||

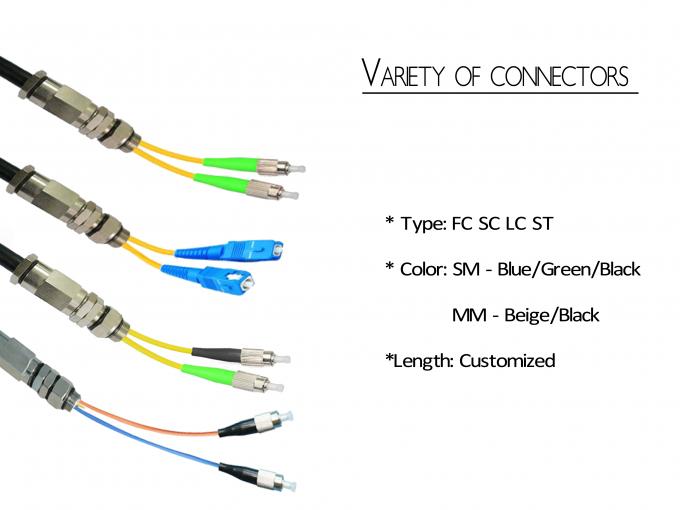

| Toepasselijke schakelaar | FC, SC, ST, MU, LC | ||||

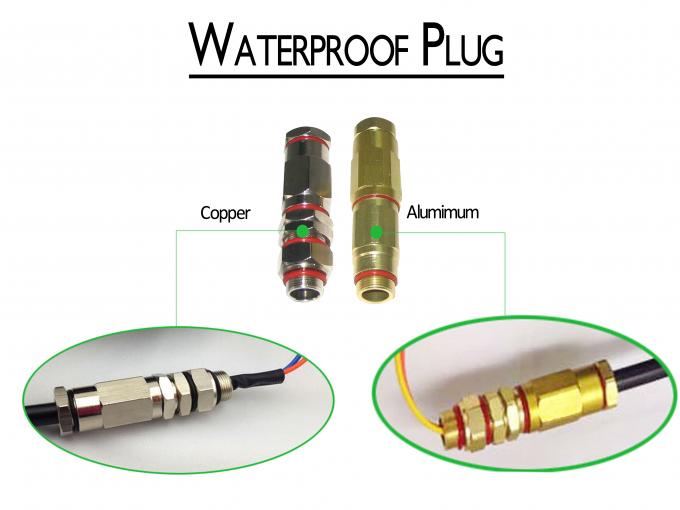

| Waterdicht schakelaarmateriaal | Facultatief aluminium of koper. | ||||
| Geometrische afmeting van eindgezicht |
Straal van kromming: 10-25 (PC/UPC), 5-12 (APC) Gecompenseerde top: 0-50um Optische vezeldepressie: - 100 ~ + 100nm |
||||
| Normen | NTT, TELCORDIA, CEI-ITU, UL94-V0 | ||||

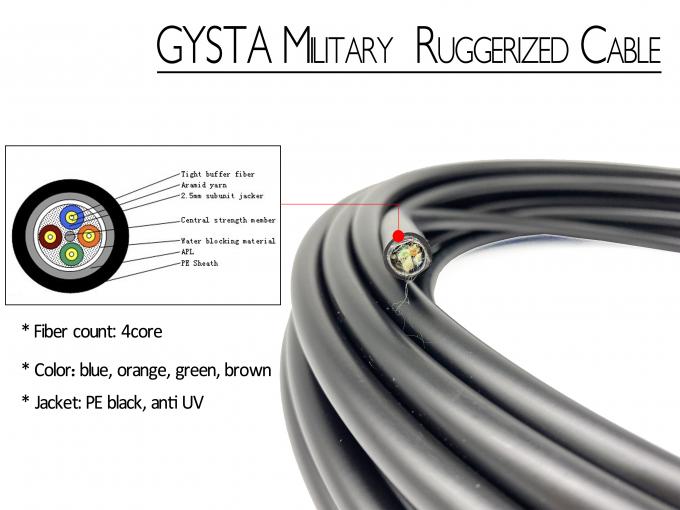

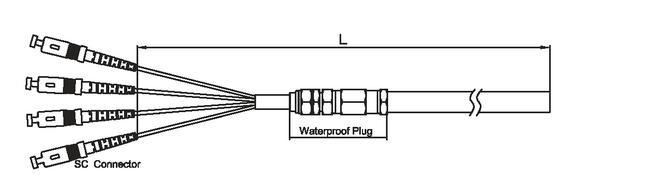

Kabelstructuur
De waterdichte kabel gebruikt één of meer de optische kabel van de enig-kernvezel rond een centraal sterktelid aan bundel, verpak in de lengte plastic samengestelde band, het buitenjasje van de samendrukkingskabel.
Eigenschappen
Toepassing
Mechanische technisch:
| Vezelkern | buitendia. (mm) | gewicht (kg/km) | max.tension (n) | Min. krommingsstraal (mm) | ||
| op korte termijn | op lange termijn | installatie | het werken | |||
| <6core> | 9.8 | 80 | 1000 | 300 | 20D | 10D |
| 11.8 | 110 | 1000 | 300 | 20D | 10D | |
| Opslag Temp.℃ | -40~+70 | |||||
| Werkende Temperaturen. ℃ | -20~+70 | |||||
Technische transmissie:
| Golflengte | 850/1300nm | 1310/1550nm | ||
| Vezeltype | multimode vezel | G.652 | G.655 | |
| Kern/deklaagdia. | 50/125um | 62.5/125um | / | / |
| Vermindering (dB/km) | ≤3.0/1.0 | ≤3.5/1.5 | ≤0.4/0.25 | ≤-/0.5 |
| Bandbreedte (Mhz·km) | ≥200/400 | ≥160/200 | / | / |
Ordeinformatie
| YDPG | - | Schakelaartype zija | Schakelaartype zijb | - | Kabeldiameter | Vezeltelling | - | Vezeltype | Kabellengte |
|
YD=yingda PG=Pigtail PC=patchkoord |
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC FCA=FC/APC … Xxx=null |
SCU=SC/UPC SCA=SC/APC FCU=FC/UPC FCA=FC/APC … Xxx=null |
98=9.8mm 11=11.8mm |
02=2core 04=4core 06=6core |
2D=G652D A1=G657A1 A2=G657A2 M1=OM1 M2=OM2 M3=OM3 M4=OM4 |
001=1meter 002=2meter … 015=15meter 120=120meter … |
|
|
