| Merknaam: | YINGDA |
| Modelnummer: | 1:9plc splitser |
| MOQ: | 100 PCs |
| Prijs: | Onderhandelbaar |
| Leveringstermijn: | 5-8days na betaling |
| Betalingsvoorwaarden: | Western Union, T/T, MoneyGram |

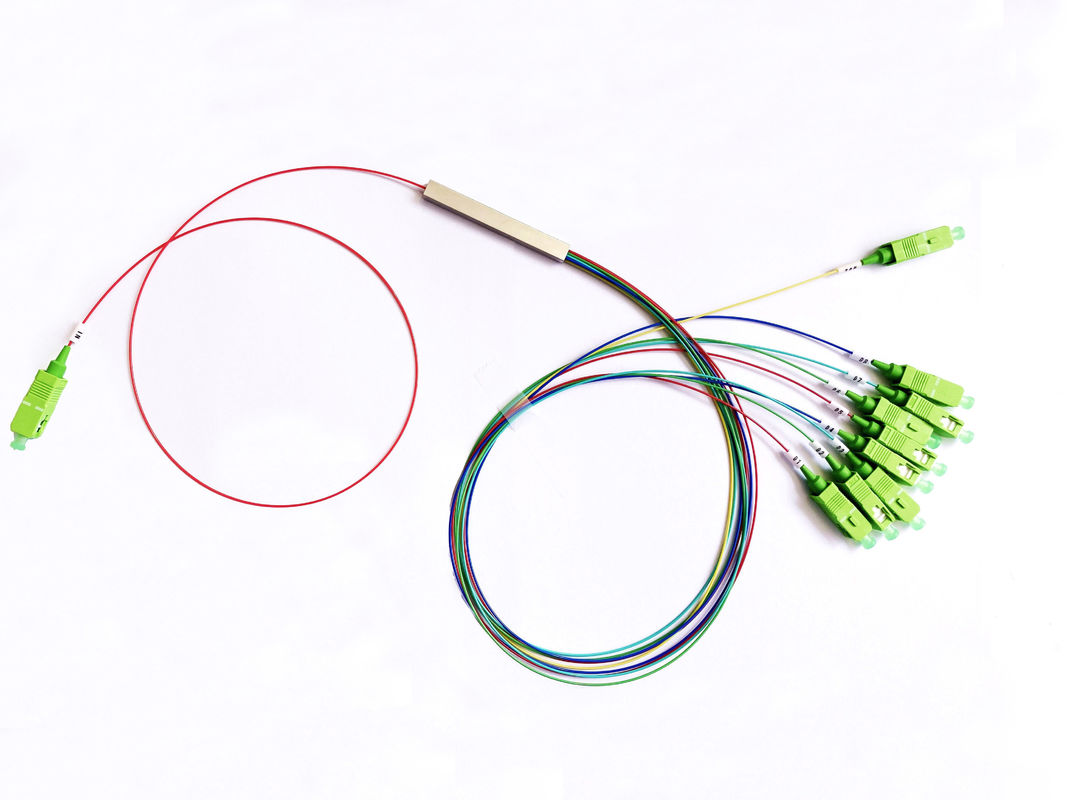

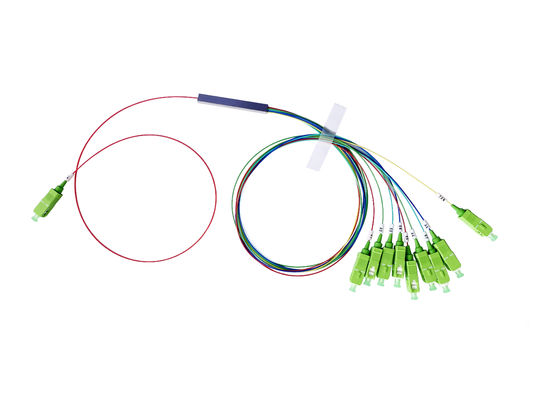

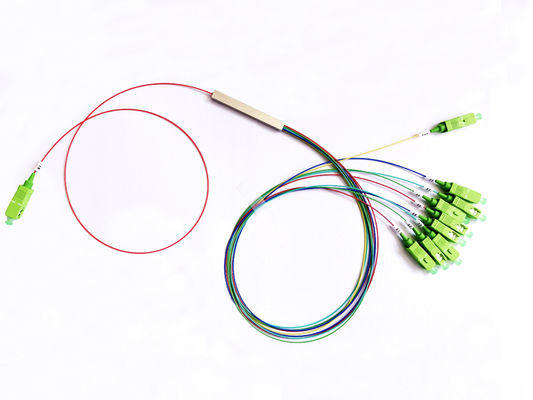

FTTR 1:9 1x9 70/30 Onevenwichtig glasvezel Mini Splitter Stalen buis NAP 1X2+1X8 Splitter
Snelle details van 1X9 PLC Splitter voor glasvezel
De optische splitter is een van de belangrijkste componenten van het FTTH-netwerk.De vraag naar 1x3 1x6 1x5 1x9 1x12 1x24 enkelmodus- en meermodussplitters neemt toeDe voorganger van deze 1x9 Splitter is de FBT 1X2 gesmolten onevenwichtige splitter (coupler) en de 1x8 PLC gebalanceerde splitter.In tegenstelling, de grootschalige popularisering van de 1x9 splitter chip vermindert de kosten van de bijbehorende netwerkbedrading aanzienlijk, maar zorgt voor betere optische prestaties op lange termijn dan fusie koppelingen.
Splitsers voor glasvezel Kenmerken
• Een laag inbrengverlies en een hoog rendementverlies
• Automatisch PDL-screeningssysteem ((Extreme lage PDL beschikbaar)
• Hoge betrouwbaarheid en stabiliteit
• Verbindingsbak tot klasse B
• 100% 3D getest door Daisi en Sumix
• High-low-temperature test
• 100% test vóór levering
• FTTH-kabeloplossing zou kunnen worden ontworpen
1x9 SplitterSpecificatie
| Splits ratio (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| Werkgolflengte (nm) | 1260-1650 | ||||
| Fibre-type | G657A of op maat | ||||
| IL max ((dB) | kanaal 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| Kanaal 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL uni(dB) | Kanaal 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| Terugkeerverlies (dB) | ≥ 55 | ||||
| Directiviteit (dB) | ≥ 55 | ||||
| PDL (max.) | 0.3 | 0.3 | 0.3 | 0.3 | |
| Uniformiteit (maximaal) | 0.8 | 0.8 | 0.8 | 0.8 | |
| Waallengteafhankelijke verliezen (dB) | ≤ 0.3 | ||||
| TDL (max.) | 0.5 | ||||
| Werktemperatuur | -40 ~ +85 | ||||
| Bergingstemperatuur | -40 ~ +85 | ||||
| Afmeting (mm) / LXWXH | Naakte vezels | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| ABS-doos | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
Opmerking:
1. gespecificeerd zonder connectoren
2. Voeg een extra 0.2dB verlies inclusief connectoren
Onbalans optische splitter snelheid Detailinformatie:

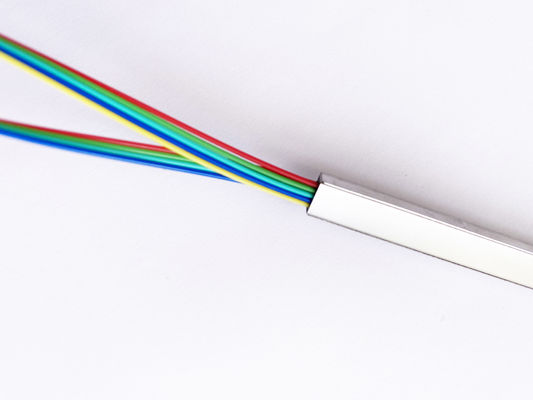

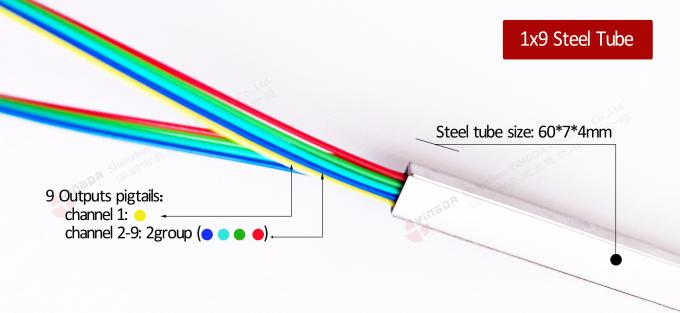

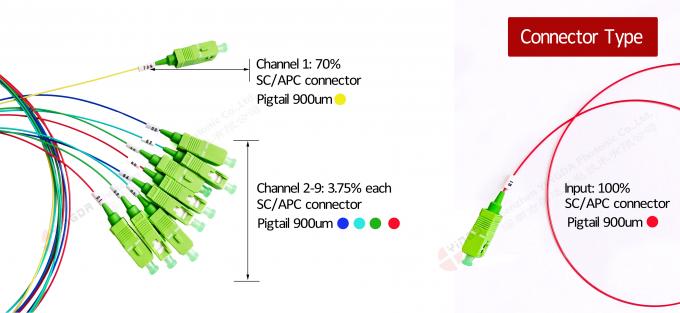

1x9 onevenwichtige splitter gebruiken dezelfde stalen buis 60 * 7 * 4 mm als 1x8 splitter, input 1, output 9 = 4 * 2 + 1pcs vezel array.
Vezelkleur is kleurrijk, losse buis 900um kan worden aangepast, zoals blauw, oranje, groen, bruin, grijs, wit, rood, zwart, enz., met nummermerken om te onderscheiden.
Om de split ratio te onderscheiden, gebruik verschillende kleuren zoals blauw om te markeren, deze speciale chip 1x9 zorgen voor onevenwichtige split ratio niet gelijke soorten,die aan speciale eisen en flexibele optische toepassingen kan voldoen, en wordt veel gebruikt in 5G FTTR-netwerken;
De optische splitter kan in 70/30 80/20 60/40 of 85/15% 4types worden onderverdeeld.

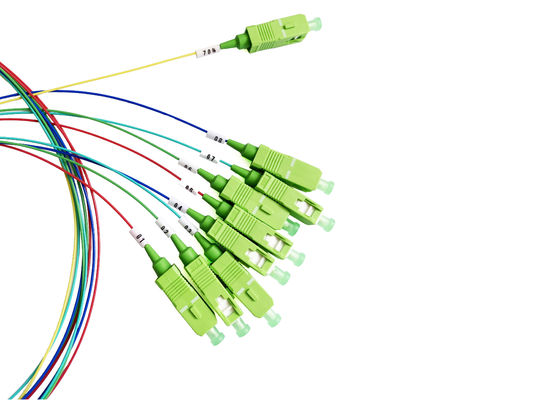

Alle soorten optische connectoren kunnen worden gebruikt, zoals SC FC LC ST; Poolse methode: UPC, APC;
Input-output staartlengte: 0,5 meter, 1 meter, 1,5 meter, enz.
GPON-splittertoepassing

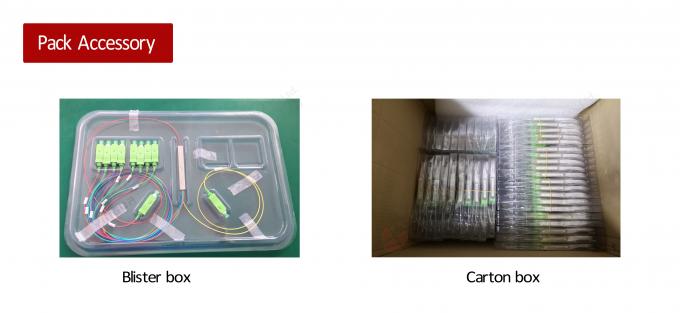

De buis, connectoren of kabels worden op hun plaats bevestigd in een blisterdoos met een goede bescherming.

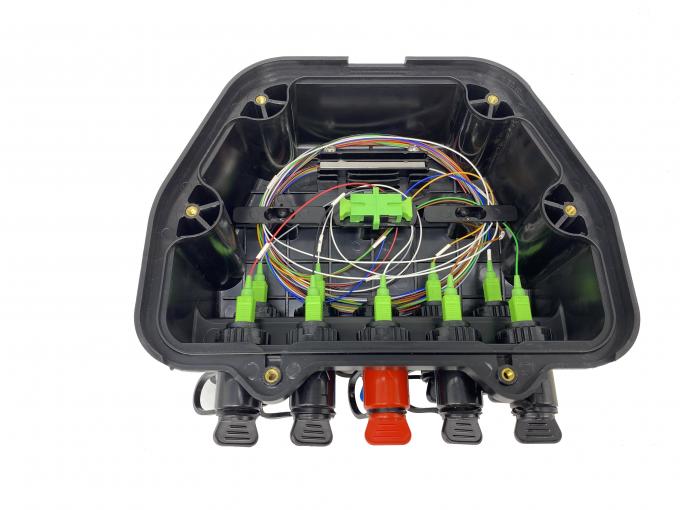

Voorgesloten met connectoren en montage in een optische napbox of distributiebox is voor levering in de fabriek aanvaardbaar.

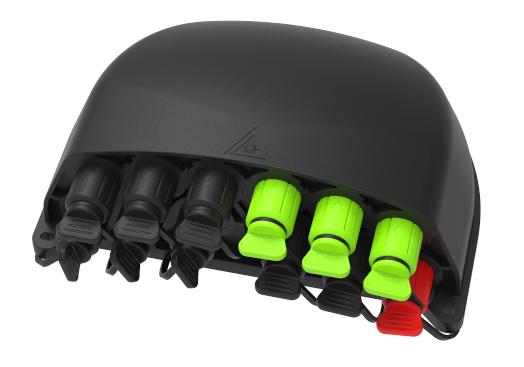

Werk vaak met CTO-vezeldoos
Fiberbox CTO 10cores Fiberbox CTO 12cores
video
|
