| Merknaam: | YINGDA |
| Modelnummer: | 1:9plc splitser |
| MOQ: | 500 stuks |
| Prijs: | Onderhandelbaar |
| Leveringstermijn: | 5-8days na betaling |
| Betalingsvoorwaarden: | Western Union, T/T, MoneyGram |

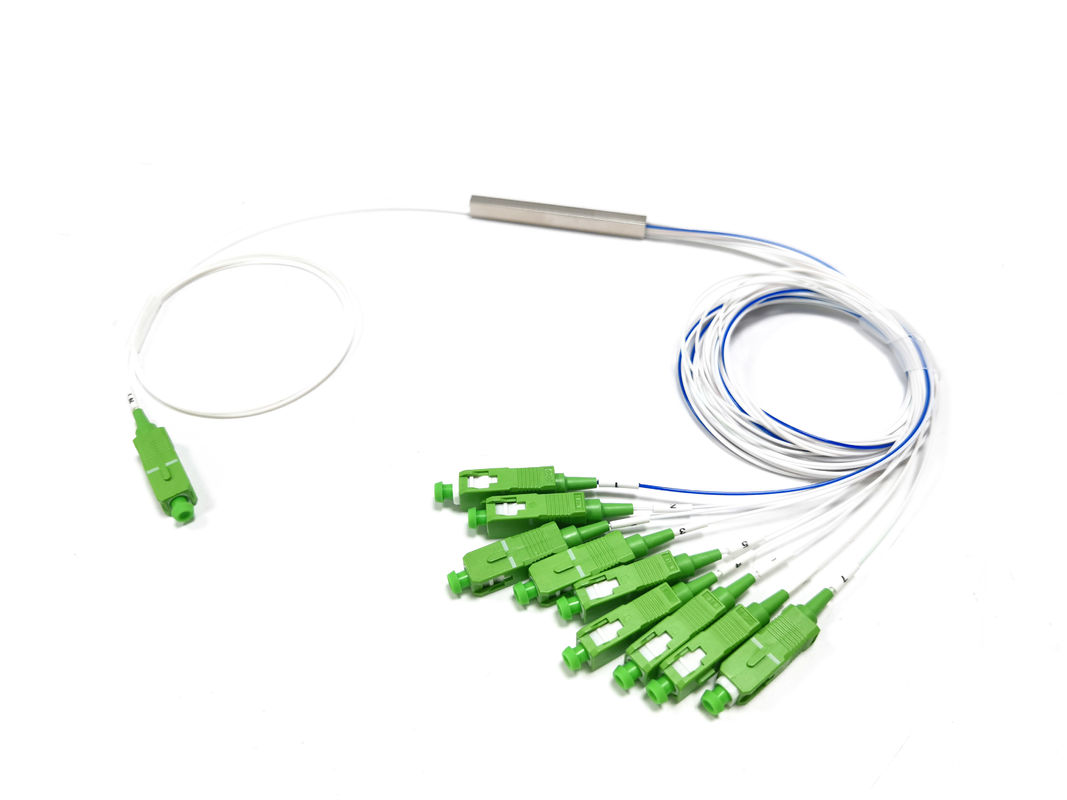

1:9 1x9 70/30 Ongebalanceerde glasvezel PLC Splitter Single Mode SC APC G657A1 1Meter
Planar Lightwave Circuit (PLC) Splitter is een optisch vermogen beheer apparaat, vervaardigd met behulp van silicium optische golfgeleider technologie,gebruikt voor het verspreiden van optische signalen van het centrale kantoor (CO) naar meerdere locatiesIntech full array PLC 1*9 splitter heeft de kenmerken van kleine afmetingen, hoge betrouwbaarheid, een breed werkingsgolflengtebereik en een goede consistentie tussen kanalen.
glasvezelsplitterKenmerken:
• Een laag inbrengverlies en een hoog rendementverlies
• Automatisch PDL-screeningssysteem ((Extreme lage PDL beschikbaar)
• Hoge betrouwbaarheid en stabiliteit
• Verbindingsbak tot klasse B
• 100% 3D getest door Daisi en Sumix
• High-low-temperature test

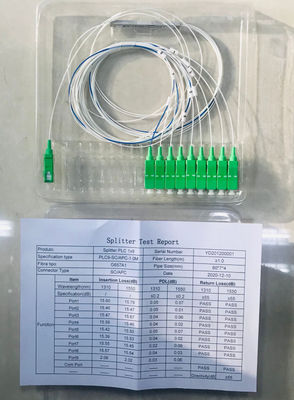

• 100% test vóór levering
• FTTH-kabeloplossing zou kunnen worden ontworpen

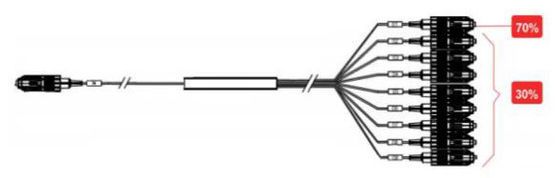

glasvezelsplitter 1x9het schema van de structuur:
1x9 SplitterSpecificatie
| Splits ratio (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| Werkgolflengte (nm) | 1260-1650 | ||||
| Fibre-type | G657A of op maat | ||||
| IL max ((dB) | kanaal 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| Kanaal 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL uni(dB) | Kanaal 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| Terugkeerverlies (dB) | ≥ 55 | ||||
| Directiviteit (dB) | ≥ 55 | ||||
| PDL (max.) | 0.3 | 0.3 | 0.3 | 0.3 | |
| Uniformiteit (maximaal) | 0.8 | 0.8 | 0.8 | 0.8 | |
| Waallengteafhankelijke verliezen (dB) | ≤ 0.3 | ||||
| TDL (max.) | 0.5 | ||||
| Werktemperatuur | -40 ~ +85 | ||||
| Bergingstemperatuur | -40 ~ +85 | ||||
| Afmeting (mm) / LXWXH | Naakte vezels | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| ABS-doos | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
Opmerking:
1. 1x9 glasvezelsplitter gespecificeerd zonder connectoren
2. Voeg een extra 0.2dB verlies inclusief connectoren

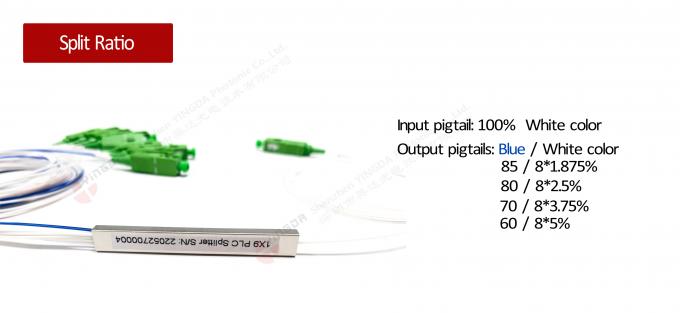

Uitgang van de optische splitter kan worden verdeeld in 70/30 80/20 60/40 of 85/15% 4types, om de split ratio te onderscheiden, gebruik verschillende kleuren zoals blauw om te markeren,Deze speciale chip 1x9 zorgt voor een onevenwichtige split ratio niet gelijke soorten, die kan voldoen aan speciale eisen en flexibele optische toepassing, en wordt veel gebruikt in 5G FTTR-netwerken.

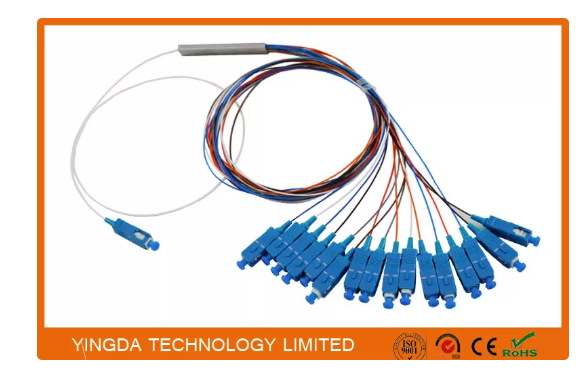

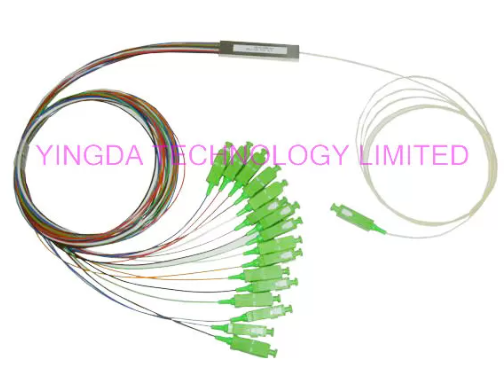

Vezelkleur is kleurrijk, losse buis 900um kan worden aangepast, zoals blauw, oranje, groen, bruin, grijs, wit, rood, zwart, enz., met nummermerken om te onderscheiden.

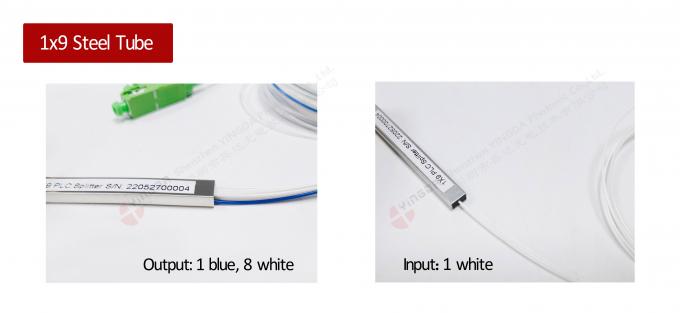

1x9 onevenwichtige splitter gebruiken dezelfde stalen buis 60 * 7 * 4mm als 1x8 splitter, input 1, output 9 = 4 * 2 + 1pcs vezel array.

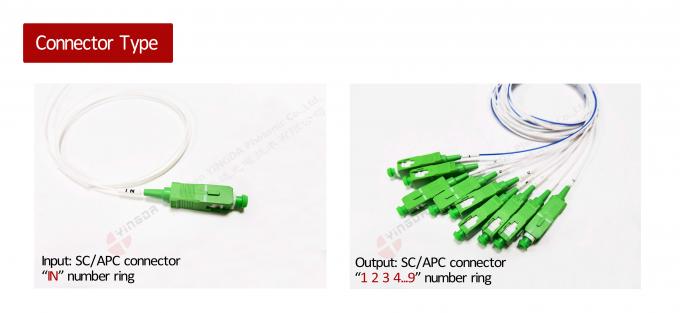

Alle soorten optische connectoren kunnen worden gebruikt, zoals SC FC LC ST of geen connectoren
Poolse methode: UPC, APC
Input-output staartlengte: 0,5 meter, 1 meter, 1,5 meter, enz.
FC-connectorPLC-splitter
optische splitter voor PLC'stoepassing

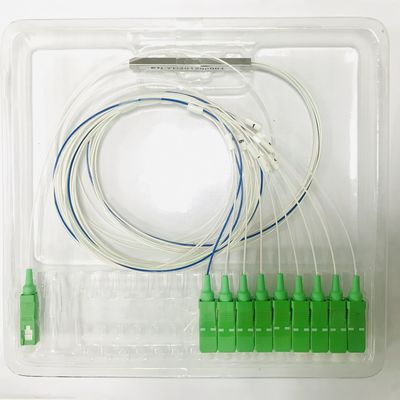

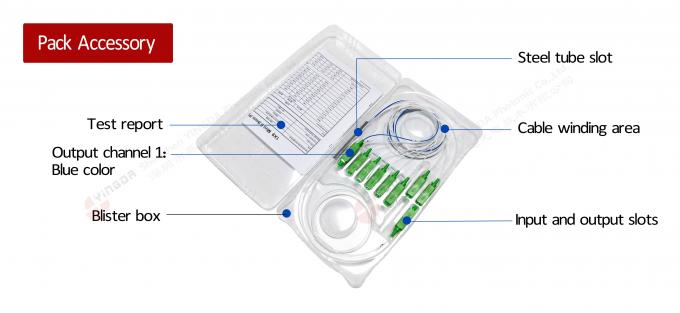

De buis, connectoren of kabels worden met goede bescherming op hun plaats bevestigd in de blisterdoos.
Voorgesloten met connectoren en montage in een optische napbox of distributiebox is voor levering in de fabriek aanvaardbaar.

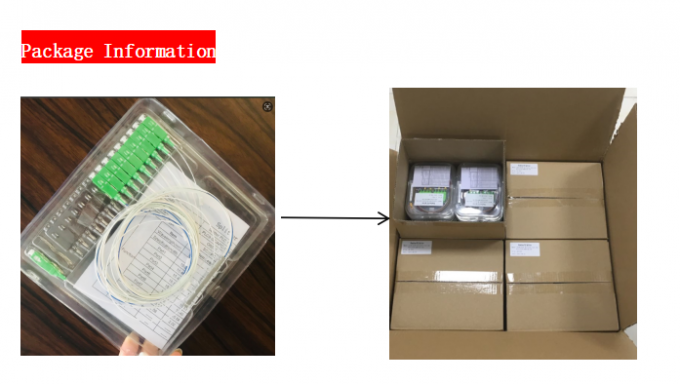

Elke kleine doos bevat 12 PLC splitters, een volle doos bevat 8 dozen.
Fiber PLC Splitter Productie werkplaats kaart:
De productie van PLC Splitter is strikt onderhevig aan de kwaliteitsinspectie van de machine en de eisen van de klant. Het kan gekleurd of wit zijn, en het aantal mouwen en connectoren kunnen SC / UPC, LC / APC, enz..
video
|
