ABS Gealigneerde Sluiting 144 Kernen 2In van de Vezel Optische Las 2Out Begraven Luchtmangatbijlage

Plaats van herkomst China
Merknaam YINGDA
Certificering ISO, CE, ROSH
Modelnummer GJS (04) 3Y
Min. bestelaantal 100 PCs
Prijs Negotiable
Verpakking Details 1pc/doos, 10 PCs/kartondoos
Levertijd 7days na krijg betaling
Betalingscondities T/T, MoneyGram, Western Union

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Materiaal ABS gealigneerde sluiting Afmeting 470x180x125 mm
Maximum capaciteit 144 de kernen kiezen vezel optische doos uit Kabelhavens 2in 2out lassluiting
Kabeldiameter max. φ22mm Dienbladhoeveelheid het dienblad van de de kernenlas van 6pcs 24
Netto gewicht 2.5kg Het werk temperatuur -40℃ aan +70℃
Toepassing openluchtip68 lucht, ondergronds, begraven buis,
Hoog licht

ABS de Gealigneerde Sluiting van de Vezel Optische Las

,

2In 2Out Sluiting van de Vezel de Optische Las

,

De begraven Luchtsluiting van de Vezel Optische Las

Laat een bericht achter
Productomschrijving

144 kernen 2In van de de Vezel Optische Las van 2Out Gealigneerde Horizontale Begraven Lucht het Mangatbijlage Sluiting





Dit product is geschikt voor diverse modellen optische kabels met andere structuren binnen directe φ22mm en takverbinding van overheadkosten/antenne, pijpleiding, directe begrafenis en goed het leggen, en het is ook geschikt voor de verbinding van alle plastic lokale telefoonkabels.



De Bijlageeigenschappen van de vezel Optische Las

  • Alle prestatie-indicators van het product voldoen aan de vereisten van de nationale norm van yard/t814-2004-
  • De buitendoos wordt gemaakt van ingevoerd techniekplastiek met hoge weerstand (ABS) en met anti-veroudert agent voor hoge drukinjectie het vormen toegevoegd. Boogvormige ovale, lichtgewicht, hoge mechanische sterkte, sterke corrosieweerstand, bliksemweerstand, lange levensduur, enz.
  • De de metaalcomponenten en bevestigingsmiddelen buiten het dooslichaam worden gemaakt van roestvrij staal, gemak aan hergebruik in diverse milieu's.
  • De buitendoos en kabelinham wordt verzegeld met zelfklevende (niet gevulcaniseerde) rubberstroken, betrouwbare het verzegelen prestaties en gemakkelijk om herhaaldelijk worden geopend worden gebruikt en worden gehandhaafd
  • Unieke 3types van kabelring (O-ring) (φ 12.5mm, φ 17mm, φ 20mm) laat de gebruiker toe om buigzaam volgens de daadwerkelijke buitendiameter van de optische kabel te selecteren, effectief verbeterend de betrouwbaarheid en de uitvoerbaarheid van het verzegelen van de kabelinham van de gezamenlijke doos.
  • De toegevoegde de lasdienbladen van de structuurvezel in de doos en de onafhankelijke die aan de grond zettend apparaat maken de van de capaciteitsconfiguratie en vezel uitbreiding en flexibel, geschikt en veilig aan de grond zetten isoleren.
  • Het unieke secundaire optische kabel het bevestigen apparaat maakt de optische kabelinstallatie tot meer vast en geschikt.

Specificatie van de vezel de Optische Doos

MODEL GJS (04) 3Y
Afmeting (L*W*H) 465*180*120mm
Maximum capaciteit 144cores knoestige vezels
Capaciteit van elk dienblad 24cores
Maximum qty van dienbladen 6pcs
Kabelhavens 2in 2 uit
Kabeldiameter φ22mm
Netto gewicht 2.5kg
Materiaal ABS
Krommingsstraal van optische vezel ≥ 40mm
Extra verlies van optische vezel ≤ 0.01dB
Lengte van gereserveerde optische vezel ≥ 1.6m
Temperatuurwaaier - 40 ℃ ~ + 70 ℃
Zijdrukweerstand ≥ 2000N/10cm
Effectweerstand ≥ 20n m

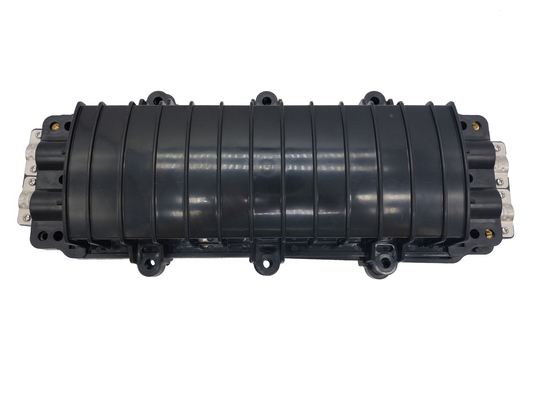

ABS Gealigneerde Sluiting 144 Kernen 2In van de Vezel Optische Las 2Out Begraven Luchtmangatbijlage 0

--------------------------------------------------------------------------------------------------------------------------------------------------

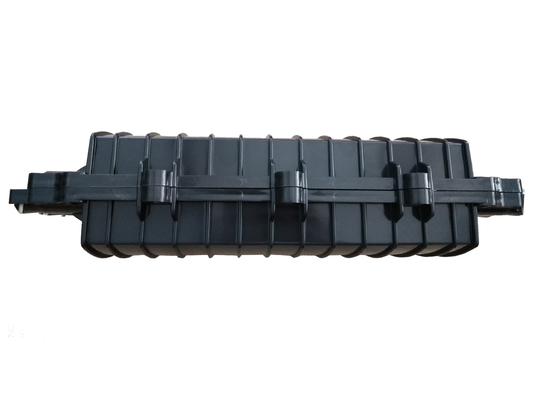

ABS Gealigneerde Sluiting 144 Kernen 2In van de Vezel Optische Las 2Out Begraven Luchtmangatbijlage 1

--------------------------------------------------------------------------------------------------------------------------------------------------

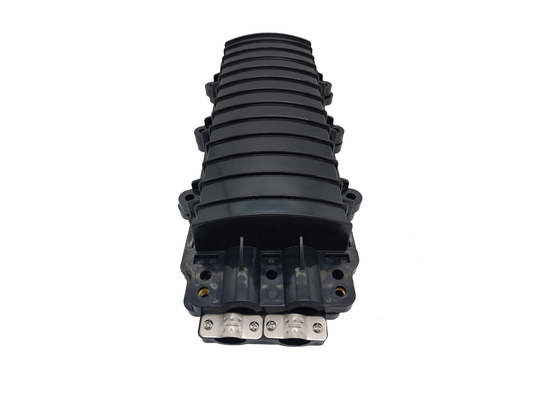

ABS Gealigneerde Sluiting 144 Kernen 2In van de Vezel Optische Las 2Out Begraven Luchtmangatbijlage 2

--------------------------------------------------------------------------------------------------------------------------------------------------

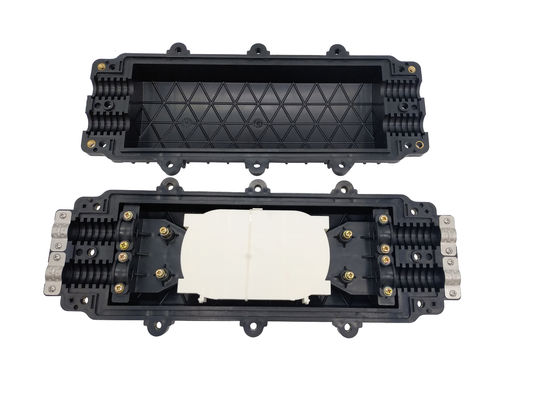

ABS Gealigneerde Sluiting 144 Kernen 2In van de Vezel Optische Las 2Out Begraven Luchtmangatbijlage 3

--------------------------------------------------------------------------------------------------------------------------------------------------



De Sluitings Standaardtoebehoren van de vezel Optische Las

Hoofdlichaam 1set
Lasdienbladen (zonodig) gevormde 1-6pcs
De hitte krimpt beschermingsbuizen (zonodig) gevormde 1-12bags (omvat hitte krimpen beschermingsbuizen, aantalteken, nylon banden, zanddocument, enz.)
Roestvrij staalpakket 1bag (M5*30-bouten en noten 2sets, 2 haken, Φ 8 vlakke stootkussens, 12 stukken van M8 × 12 35 roestvrij staalbouten, de bouten van het 8 stukkenm5 roestvrije staal × 20, 4pieces-de dringende delen van de roestvrij staalkabel, hexagon moersleutel van 1piece)
Plastic bijkomend pakket 1bag (met inbegrip van 2 stoppen, 8pieces elk van Φ 12,5, Φ 17 kabelringen
Plakband 1roll
Dichtingsproduct (strookverpakking + broodjesverpakking) 1 doos elk



ABS Gealigneerde Sluiting 144 Kernen 2In van de Vezel Optische Las 2Out Begraven Luchtmangatbijlage 4

De Doosbelangrijke punten van de vezel Optische Las van verrichting

  1. Selecteer de kabelring geschikt voor de buitendiameter van de optische kabel om in de optische kabel te doordringen, van de optische kabel te pellen, de buitenschede, binnenschede en losse buis te verwijderen, het olie het vullen deeg in de kabel schoon te maken en te verwijderen, en verlaat 1,1 ~ 1.6m optische vezellengte en 30 ~ 50mm staalkern.
  2. Bevestig de klem, bevestig de optische kabel, en bevestig de optische kabel om de staalkern te versterken. Als de diameter minder dan 10mm is, zal het vaste gedeelte van de optische kabel met zelfklevende rubberband gekronkeld zijn om de diameter te maken 12mm bereiken alvorens te bevestigen.
  3. De optische vezel wordt geïntroduceerd in de lassenschijf, en de hitte - de inkrimpbare buis en de hitte smeltende buis zijn sleeved op om het even wie van de optische te verbinden vezels. Nadat de optische vezel wordt gelast, beweeg heatsink en de hitte smeltende buis, en zet op de roestvrij staal (of kwarts) het versterken doorn om het punt van de optische vezelfusie in het centrum van de buis van de optische vezelbescherming te maken. Verwarm geschikt de beschermingsbuis om de optische vezel en de beschermingsbuis in één te smelten, en de beschermde optische vezelverbinding wordt vastgeklemd in de vezelgroef (24 kernen van optische vezel kunnen op elke lassenschijf worden verdeeld)
  4. Leg gelijk de resterende optische vezels in de schijf van het optische vezellassen, en richt en plaats de gerolde optische vezels met nylon banden. De lassenschijf wordt over het algemeen gebruikt van volledig. Nadat alle optische vezels worden verbonden, behandel de hoogste laag van de lassenschijf en bevestig het.
  5. Bepaal de plaats en gebruik van de aan de grond zettende draad volgens de vereisten van het techniekontwerp.
  6. Verpak de optische kabel rond de overeenkomstige positie van de kabelinham van shell van de schakelaardoos, vul de verzegelende stroken in de het verzegelen groeven aan beide kanten van de rand van shell van de schakelaardoos op, sluit twee shells en druk de roestvrij staalbouten. De spanning van bouten zal symmetrisch en eenvormig zijn tot alle bouten worden aangehaald.
  7. Volgens de het leggen vereisten, zelf bepaal de plaats en bevestig van de hanger voor het leggen.
