FTTX die van de de Test de Naakte Vezel van YOFC Fujikura OTDR Enige Wijze 250um G657A uitboren
Contacteer me voor vrije steekproeven en coupons.
WhatsApp:0086 18588475571
wechatten: 0086 18588475571
Skypen: sales10@aixton.com
Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.
xLengte | 1KM50KM | Vezeltype | G652D G657A1 G657A2 |
---|---|---|---|
Schakelaar | SC FC ST LC E2000 DIN D4 FDDI SMA | 3mm lengte | 1~1.5meter |
Vezeltelling | 1 kern | Trommelgrootte | 240 mm (D.) *114 mm (H.) |
Bekledingsdiameter | 125±0.7um | Netto Gewicht | 0.8kg/km, voegen 0.05kg/km toe |
Hoog licht | OTDR-Test Naakte Vezel,De Naakte Vezel van YOFC Fujikura,fttx uitborend naakte vezel |

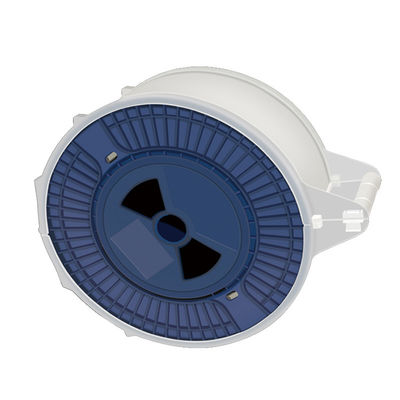

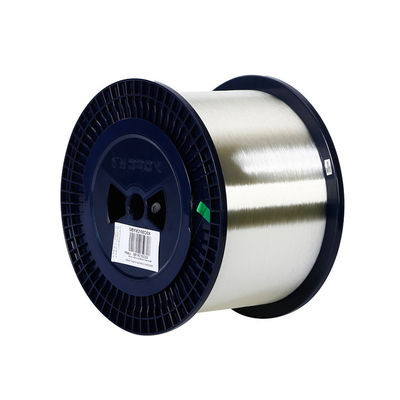

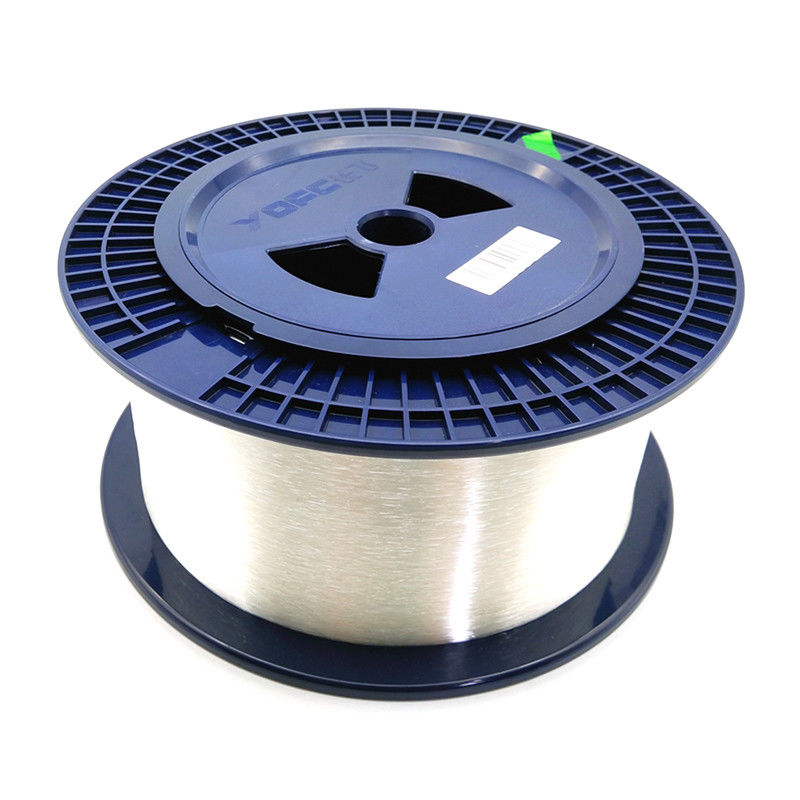

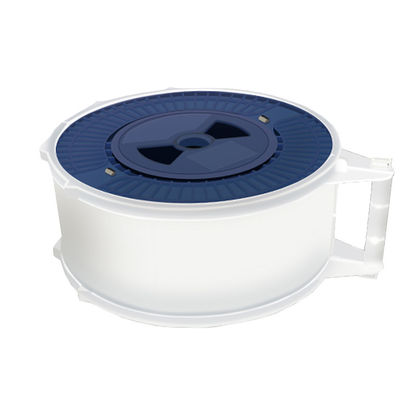

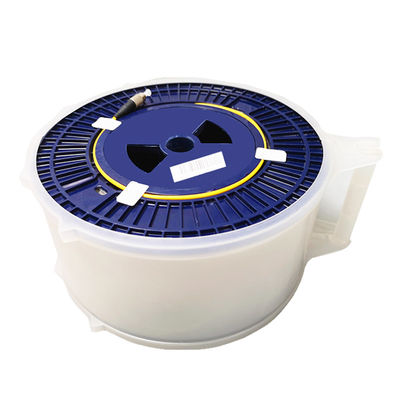

FTTX die van de de Test de Naakte Vezel van YOFC Fujikura OTDR Enige Wijze 250um G657A 1KM50km in Plastic Trommel uitboren
EIGENSCHAPPEN
- OTDR + naakte vezelcombinatie
- Douaneinterface: SC FC LC ST E2000 MU DIN D4 FDDI SMA, ENZ.
- Naakte dubbele de lijnvezel van de vezelschijf
- Hoge transmissiesnelheid, laag vezelverlies, sterke anti-interference capaciteit, high-end materiële selectie, lange levensduur
- De optische vezel kan 10Mbps, 100Mbps, 1000Mbps-hoge snelheidsbreedband dragen
- Het niet-metalen die materiaal wordt als geleiding gebruikt van de optische vezel wordt afgesneden, en de elektromagnetische interferentie wordt niet ontvangen
- In de communicatielijn, kan het aantal relaisposten worden verminderd en de communicatie kwaliteit kan worden verbeterd
- Elke naakte vezel is strikt getest, en alle gegevens voldoen aan de norm alvorens het van het pakhuis uitgaat
Specificatie van Enige wijzevezel
PUNT | Waarde |
Wijzediameter | (8.6-9.5) ±0.7um |
Bekledingsdiameter | 125±1um |
Concentriciteitsafwijking | ≤0.8um |
Bekleding uit rondheid | ≤0.2% |
Snijd golflengte van optische kabel af | ≤1260um |
Macrobendingsverlies 1550nm | ≤0.3dB |
(37.5mm straal 100 draaien) 16xx1nm | ≤0.3dB |
Het onderzoeken spanning | ≥0.69GPa |
Nul verspreidingsgolflengte λ | 1300nm≤λ ≤1324nm |
nul verspreidingshelling s | ≤0.093ps/um |
De verspreidingscoëfficiënt van de polarisatiewijze van ongevraagde vezel | ≤xxps (km) 1/2 |
Verminderingsaantal van optische kabel | 1300nm≤0.3dB/km ≤0.28dB/km |
Yyyy NM - xx dB/km | |
16xx1nm - ≤0.28dB/km | |
De verspreidingscoëfficiënt van de polarisatiewijze van optische kabel | M -20 optische vezelsegmenten |
Q -0,01% | |
PMD-≤0.5ps/(km) 1/2 |
Wanneer de optische reflectors van het tijddomein (OTDR) worden gebruikt om optische vezel te meten, wordt het soms ontmoet dat de optische vezelverbinding kort is. Wanneer het meten van korte optische vezelverbinding, wordt de grotere verminderingswaarde (xxdb/km) vaak verkregen, die de verminderingsindex onbekwaam maakt om een betere evaluatie te verkrijgen. Waarom?
Wegens de korte optische vezelverbinding (over het algemeen minder dan 1km), mat OTDR de kromme met bepaalde vluchtigheid, die de definitieve numerieke berekening beïnvloedde. Onder de technische parameters die OTDR beschrijven, is er een index over de lineariteit. De algemene index van OTDR is 0.05db/db (e600c: 0.05db/db, n3900a: 0.03db/db). In feite, beschrijft deze indicator de schommelingswaaier van OTDR-kromme.
Daarom voor korte vezel, wordt de nauwkeurigheid van OTDR-meting uitgedaagd. Dit probleem is ook een gemeenschappelijk probleem die OTDR-slot onder ogen zien. Zo welke methodes kunnen wij dit effect verminderen? Hoe kunnen wij een beter testresultaat krijgen?
1. Voeg 2km test valse vezel toe
Het effect zal worden verminderd aangezien de vezellengte wegens de toevoeging van 2km test valse vezel wordt verhoogd. Een bevredigender resultaat zou beschikbaar moeten zijn.
Maar wegens de verhoging van lengte en de introductie van testfout, heeft deze methode sommige die fouten door de testmethode worden gebracht. Maar als testgegevens van de projectkwaliteit, heeft het een aanzienlijke referentiewaarde.
2. Het verlies van de maatregelenverbinding met lichtbron en optische machtsmeter, en maatregelenlengte met OTDR
De vooruitgang van de verliesmeting wordt verbeterd omdat de optische machtsmeter het verbindingsverlies dicht bij de standaardverliesmeetmethode door de lichtbron te gebruiken meet. Natuurlijk, voor de segmentvezel, wordt het niveau van de hogere resolutienauwkeurigheid van het optische paleishuisvuil gebruikt om de fout te verminderen. De lengtemeting werd verkregen door OTDR. De verminderingswaarde van eenheidslengte kan worden verkregen door de verlieswaarde door de lengtewaarde te verdelen.
3. OTDR-de metingskromme wordt slechts gebruikt als verwijzing, en OTDR-metingsnadruk bij het verwijderen van verbindingshindernissen.
In korte vezelmeting, OTDR-wordt de metingskromme het best gebruikt als verwijzing, als kwalitatieve basis, eerder dan als kwantitatieve basis.
