Van de de Kabelip68 de Mechanische Vezel van de 48 Kernenftth Daling van de de Bijlagekoepel Optische Gezamenlijke Splitser 1x32

Plaats van herkomst China
Merknaam YINGDA
Certificering ISO,SGS
Modelnummer Gjs-m5-JFT
Min. bestelaantal 100 PCs
Prijs Negotiable
Verpakking Details 1pc/doos, 4 PCs-kartondoos
Levertijd 5-15days na loon
Betalingscondities T/T of de Western Union, L/C
Levering vermogen 50,000pcs per maand

Contacteer me voor vrije steekproeven en coupons.

WhatsApp:0086 18588475571

wechatten: 0086 18588475571

Skypen: sales10@aixton.com

Als u om het even welke zorg hebt, verstrekken wij de online-Help van 24 uur.

x
Productdetails
Vorm Koepel/verticaal Max Capacity 48 kernen kiezen vezels uit
Kabelhaven 1 medio sapn (ongesneden haven) + 4 ronde havens kabeldiameter Φ7mm~Φ18 mm
Materiaal Pp-lichaam + ABS dienblad qty lasdienblad max.6 PCs
Afmeting φ230*445 mm Gewicht 3,5 KG
Het verzegelen methode mechanische verbinding waterdichte klasse IP65
Toepassing de antenne, pool zet op, zet de muur op, leidt, begraven, enz. qty splitser 1x32, 1x16, 1x8, 1x4, de minisplitser van 1x2 of 2xN-reeks
Hoog licht

IP65 vezel Optische Gezamenlijke Bijlage

,

IP65 sluiting van de vezel de optische koepel

,

De mechanische Optische Gezamenlijke Bijlage van de verbindingsvezel

Laat een bericht achter
Productomschrijving

Van de de Kabelip68 de Mechanische Vezel van de 48 Kernenftth Daling van de de Bijlagekoepel Optische Gezamenlijke Splitser 1x32 1x16 1x8



Ongesneden 1x16-PLC Splitser 48 boort van de de Vezel Optische Koepel van de Fusie de Gezamenlijke Sluiting Mechanische Verbinding FOSC uit





Gjs-m5-JFT de sluiting van de optische vezellas is een koepeltype bijlage, die voor de directe verbinding tijdens optische vezeltransmissie, wordt gebruikt en gezamenlijke verbindingsbescherming, van 4 ronde gaten van de kabelinham en 1 elliptisch gat van de kabelinham voorziet; het keurt mechanische verbinding goed; het kan voor overheadkosten, poolsteun, muursteun en begraven installatie worden gebruikt; de goede het verzegelen prestaties, de eenvoudige installatie en de brede toepassing strekken zich uit.



Specificatie

Model Gjs-m5-JFT
Afmeting Φ230*445mm
Kabel entry&exit 1oval (of medio spanwijdte) + ronde 4
Kabeldiameter Φ7-18 mm
De capaciteit van het lasdienblad enige kern 24
Max. qty Dienblad 6pcs
Max. qty Las 144cores (enige vezel)
Max. Gespleten verhouding 1:16 (2pcs), 1:32 (1pc),
Het verzegelen methode Ingepaste mechanische verbinding, siliconerubber
De straal van de optische vezelkromming ≥ 40mm
Extra verlies van optische schijf ≤ 0.01dB
Temperatuurwaaier - 20 ° C ~ + 60 ° C
Zijdrukweerstand ≥ 2000N/10cm
Effectweerstand ≥ 20n. M
Beschermingsrang IP65



Eigenschappen

  • Alle prestatiesindexen van het product voldoen aan de vereisten van de nationale norm van de de schakelaardoos van yard/T 814,1.
  • 5pcs kabelhavens: 4round en is ovale havens 1, die tot de optische kabel van φ 7 kunnen toegang hebben - φ 18, ongesneden functie beschikbaar
  • Het buitendooslichaam wordt gemaakt van techniekplastieken met hoge weerstand en hoge drukinjectie het vormen met anti-veroudert agent. Het heeft de kenmerken van lichtgewicht, hoge mechanische sterkte, sterke corrosieweerstand, bliksemweerstand en lange levensduur.

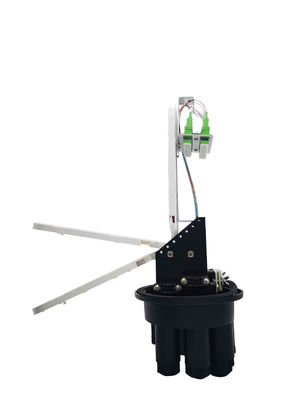

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Van de de Kabelip68 de Mechanische Vezel van de 48 Kernenftth Daling van de de Bijlagekoepel Optische Gezamenlijke Splitser 1x32 0

  • Het boven elkaar geplaatste de fusiedienblad van de structuurvezel en de onafhankelijke isolatie die apparaat in de doos aan de grond zetten maken de flexibel, geschikt en de veilige het aantalconfiguratie van de vezelkern, uitbreiding en kabel aan de grond zetten.
  • De de metaalcomponenten en bevestigingsmiddelen binnen en buiten de doos worden gemaakt van roestvrij staal, dat in diverse milieu's kan worden gebruikt.

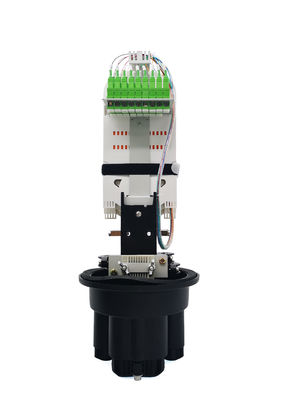

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------Van de de Kabelip68 de Mechanische Vezel van de 48 Kernenftth Daling van de de Bijlagekoepel Optische Gezamenlijke Splitser 1x32 1

  • 48cores zal 3pcs-dienbladen, 1 voor splitser, en 2 voor fusie laden. Elk dienblad kan fusie de enige vezel van 24cores verbinden. Elk dienblad met een transparante dekking, een groot verpletterend gebied en een redelijke krommingsstraal, dienbladen bevestigt op de steun van de metaaladapter met schroeven. De splitsersbuis kan in het dienblad bevestigen.

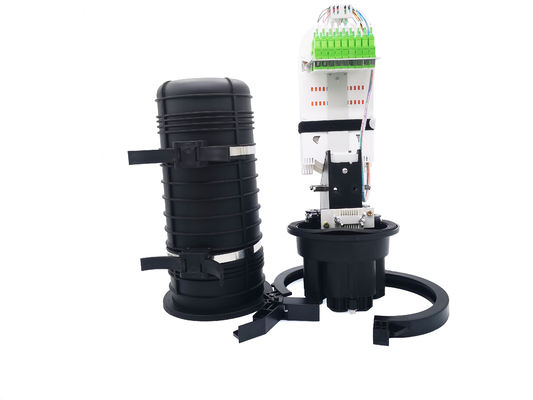

Van de de Kabelip68 de Mechanische Vezel van de 48 Kernenftth Daling van de de Bijlagekoepel Optische Gezamenlijke Splitser 1x32 2

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

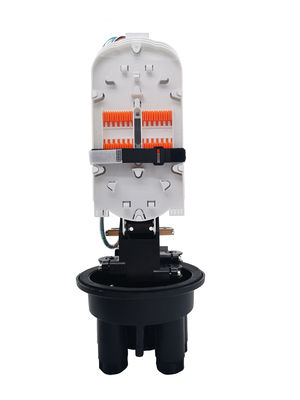

Van de de Kabelip68 de Mechanische Vezel van de 48 Kernenftth Daling van de de Bijlagekoepel Optische Gezamenlijke Splitser 1x32 3

  • De adapterplaten voor 1x16 kunnen als onderstaande beelden zijn, kan het maximum18sc-adapters, voor 1x16 of 2x16 met spiraalvormige buis of ny tonband aan moeilijke situatie op zijn plaats houden.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------

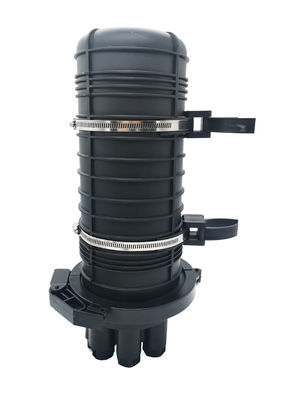

Van de de Kabelip68 de Mechanische Vezel van de 48 Kernenftth Daling van de de Bijlagekoepel Optische Gezamenlijke Splitser 1x32 4

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



Standaardtoebehoren:

de pool zet uitrustingen op, plastic moersleutel, binnen hexagon moersleutel, het rubber verzegelen en de uitrustingen voor kabelhavens, hitte krimpen beschermingskoker, aantaltekens, nylon band, enz.

Van de de Kabelip68 de Mechanische Vezel van de 48 Kernenftth Daling van de de Bijlagekoepel Optische Gezamenlijke Splitser 1x32 5

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

De Installatieproces van de vezel Optisch Gezamenlijk Bijlage



De optische kabel gaat van de optische kabel financiële controle binnen op de basis.

De kabelhouder wordt gebruikt om de kabel te sluiten, en de staalkern wordt doordrongen in de versterkte kernkolom en strak gedrukt.



1. Installatie van optische kabel met ovaal gat:

Neem het rubberstootkussen, stoppen het plastic blok en het plastiek in het elliptische gat, de optische kabelpassen door het rubberstootkussen, en toen voegt de gesp op het plastic blok, definitief de plastic stop toe, gebruikt de moersleutel om de bout aan te halen en de basis te sluiten om het verzegelen van de optische kabelinham te voltooien.



2. Installatie van de optische kabel van 4round:

De schroef van de plastic noot van het kleine gat van de kabelinham, neemt φ 27 dichtingsproductstop, de toebehoren volgens de hieronder getoonde opeenvolging in de figuur, installeren en definitief de moersleutel gebruiken om de plastic noot aan te halen om de kabelinham in paren te verzegelen.



3. Het optische verdelen: breng de gestripte optische kabel in het fusiedienblad voor het gereserveerde winden, fusie het vlechteind en het kabeleind het eind in de fusie inlast, de vlechtschakelaar in de inham van adapter opneemt, de input van de PLC splitser aan de afzet van de adapter opneemt, wordt de output van de splitser opgenomen in het inputeind van de adapter, en de optische kabel wordt definitief geleid uit bij de afzet van de adapter.



4. Directe fusie: introduceer de uiteindekabel in het fusiedienblad voor het gereserveerde winden, toen fusie twee einden in de fusiegroeven.



--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Toepassing: diret begraven, buis, antenne, telecommunicatie, mobiel, CATV, weg, breedbandbedrijf, enz.Van de de Kabelip68 de Mechanische Vezel van de 48 Kernenftth Daling van de de Bijlagekoepel Optische Gezamenlijke Splitser 1x32 6
