IP65 de openluchtmuur zet 16 van de de Optische Vezellas van de Kernen1x8 Koppeling de Splitsersdoos op

Model: FDB0216W

Het type van ODP FDB0216W de Distributievakje van de Vezel wordt het Optische Splitser gebruikt als aansluitpunt voor de voederkabel om aan dalingskabel in het communicatienetwerksysteem van FTTx te verbinden. De vezel die, het verdelen, distributie kan in deze doos worden gedaan verbinden, en ondertussen biedt het stevig bescherming en beheer voor het FTTx-netwerkgebouw.

Specificatie

Eigenschappen

1.Total ingesloten structuur met steunen en metaalschroef

2. Materiaal: PC+ABS, nat-bewijs, waterdicht, stofdicht, anti-veroudert, beveiligingsniveau tot IP65.

3.Clamping voor voederkabel en dalingskabel, vezel, bevestiging, opslag, distributie… enz. die allen in verbinden.

4.Cable, vlechten, flardkoorden nemen eigen weg zonder elkaar, cassettetype de adapterinstallatie van Sc, gemakkelijk onderhoud te storen door.

5. Het distributiepaneel kan omhoog worden weggeknipt, kan de voederkabel door uitdrukkelijke haven worden geplaatst, gemakkelijk voor onderhoud en installatie.

6. Aan de muur bevestigd of poled-opgezet, zowel binnen als openluchtgebruik.

Productdetails

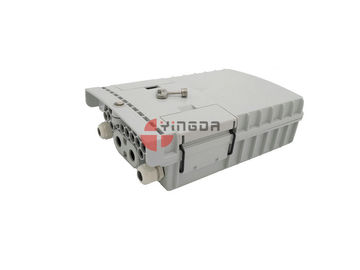

De doos is totaal die met sleutel wordt ingesloten, en 2 stukken gespen het te bevestigen.

het is waterdicht anti-natte Ip65, anti-uv, anti-stof, enz., kan het muur zijn opzet of de pool zet, met schroevengaten op bij rug van de doos.

kabelhavens: 1 drukt haven, 2 ronde havens, en 16outputs de kabel voor van ftth (vezel aan het huis) daling cijfer-8 uit.

                             TYP EEN TYPE B

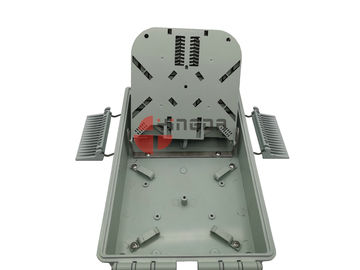

2 de types van Rotate plateren:

TYP A  -- LGX-de splitsers max. 2 stukken van de cassettemodule plc van 1x8 of van 1 stuk 1x16 splitser met Sc-schakelaars

TYPE B -- het adapterpaneel aan de hoogste kant, het kan de output van de splitser, en achterkant voor fixtion van de splitsersinput met adapter bij zowel kanten, als de groeffixtion van de staalbuis bevestigen.

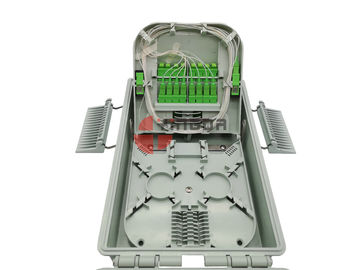

Van de vezelfusie en Opslag Gebied:

Het tweede dienblad is voor vezel optisch fusino en beheer, max. 16 kernen enige vezel voor fusielas.

De bodem van de doos is voor vezelopslag met kabel het verpletteren en banden.

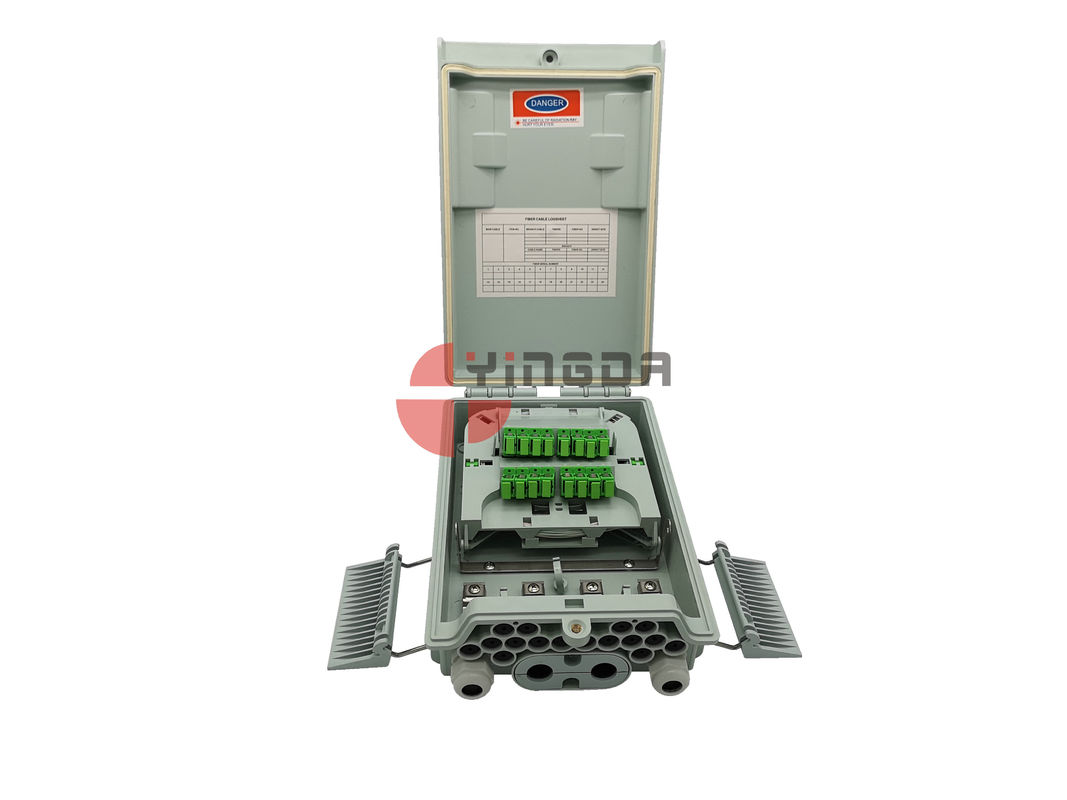

Adapterplaat:

al plaat is tik op ontwerp, bij de voor max. 16 PCs-adapter van Sc om de schakelaar van de dalingskabel en de schakelaars van de splitsersoutput, de achter 2 PCs-adapter van Sc voor de schakelaarmoeilijke situatie van de splitsersinput te verbinden.

Bij rug is er ook 2 PCs-groef voor 1:8plc de buis van het splitsersstaal.

de schakelaars van de splitsersinput kunnen aan beide kant van het dienblad worden gezet, om de input en de output te onderscheiden. u kunt de adapter of het blauw van SC/UPC, rood, sinaasappel of andere kleur van de losse buis gebruiken om ook te onderscheiden.

De plaat is totaal afzonderlijk ontwerp, kan het met de hand worden verwijderd, en de moeilijke situatie op de bodem met een metaal unieke steunen, het is gemakkelijk te installeren en V.N.-installatie, snel en snel. ABS+PC materieel, uniek ontwerp.

Wanneer de behoefte pre-geëindigde vlechten, adapter of splitsers, eerst installl hen, dan het dienblad op de doos bevestigen, dan afwerking de assemblage. Wanneer de bouw kan ter plaatse, u de schakelaars op de hoogste adapterplaat direct opnemen, dan distributie beëindigen.

Pakketinformatie

Standaardtoebehoren

Schroef, basis, dekking, verbindende schroef, rubberverbinding, slotvlek, deurklem, de conecting steun van de deurklem, lijnring, klep vaste steun, tikplaat A/B/C, tiksteun, vezelfixeerstof, grouding steun, waterdichte blocker, de mat van de kabeluitgang, enz.
