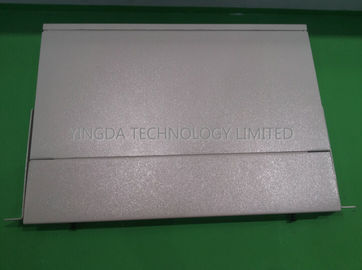

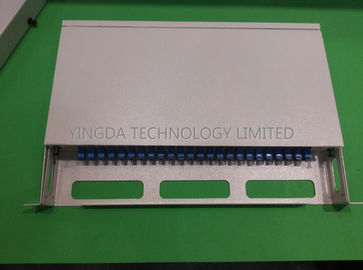

Simplex het Flardcomité van de 24 Havenvezel van Sc voor het Netwerk van FTTH FTTX FTTB ODN PON

12 het Rek van havenssc FC zet Flardcomité, Optisch het Flardcomité van de 24 Havenvezel 19 op Duim

19 het“ Standaardrek zet Vezel op het optische flardpaneel het hulpmateriaal voor terminal binnen telegraferend is

het communicatienetwerk van de optische vezeltransmissie, dat voor binnen optische kabellas geschikt is

direct en takverbinding, en beschermend de vezel.

Eigenschappen

• Toepasselijk in de beëindiging en“ standaardstructuur 19

• De proef einddoos van de lade optische vezel

• het rek zet in optisch distributiekader ODF op
• Geschikt voor FC, Sc, ST, LC, E2000-adapters
• Koudgewalste staalplaat, met het elektrostatische bespuiten
• Doosgrootte: 430*300*1U
• maximum capaciteit; de Duplex van Sc van 48Cores 1U

• Artistieke verschijning, gemakkelijk voor het kleven van tekens.

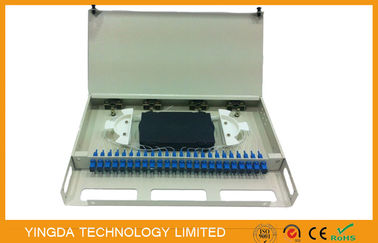

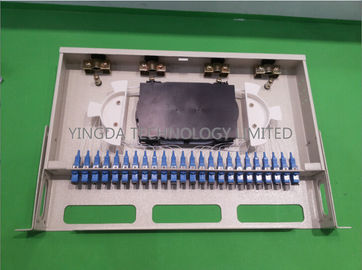

Flardcomité Structuur

Omvat 3 delen: dooslichaam, interne componenten, de beschermer van de optische vezelschakelaar.

1. Shell van het dooslichaam

geschikt te openen en te installeren, hoogspanning hebben die apparaat voor de metaalcomponenten aan de grond zetten.

2. Interne componenten hoofdzakelijk 3 punten:

A. steun: het interne structuurlichaam, dat voor de interne steun wordt gebruikt;

B. lasdienblad: om optische vezelschakelaar, beschermingsstukken en de resterende vezel op te slaan,

de resterende optische vezel length≥1.6m, krommingsstraal ≥37.5mm, heeft ook opmerking om de vezel te identificeren;

C.: vast apparaat: om de optische kabelschede te bevestigen, versterk lid en bedradingsvlecht.

Beschermingsdelen van vezel optische schakelaars: koker en kabel rubberklier

Specificatie

Milieu-eisen:

Niet geschikt openluchtgebruik, als de behoefte te gebruiken, beschermende maatregelen zou moeten nemen.

Het werk temperatuur: -25 tot +40 °C

Opslagtemperatuur: - 25 tot +55 °C

Relatieve vochtigheid: ≤85%(30°C)

Luchtdruk: 70 ~ 106kPa

Levensduur: 20 jaar

Materiële eigenschappen

Het paneelmaterialen van het vezel is de Optische Flard corrosieweerstand, stabiele fysieke en chemische eigenschappen;

 al materiaal moet compatibel zijn, en is compatibel met optische kabelschede en de schede van de bedradingsvlecht.

Om corrosie en andere elektroschade te verhinderen, moeten deze materialen met andere compatibel zijn

materiaal dat in het flardpaneel wordt gebruikt

1.  Als de plastieken van de het gebruikstechniek van het flardpaneel, zijn verbrandingsprestaties in overeenstemming zullen zijn

 met de test van A GB/T5169.7, de test jongstleden voor jaren '30.

2. van de de verhogingsbeschermer van de optische vezelschakelaar het gebruiksmaterialen en de hete vuller van de smeltingstemperatuur zullen

ben niet minder dan 120 °C, het thermische zacht worden zal de temperatuur niet minder dan 90 °C zijn, kan binnen worden gebruikt

een temperatuur 25 ~+40°C.

3. alle materialen zouden, op menselijke gezondheden en ander materiaalelement niet-toxisch, niet corrosief moeten zijn

bijwerkingen.

De verschijning zal vorm, geen braam, geen bellen, geen barsten en leegten, het scheeftrekken, onzuiverheid voltooien

tekorten. Al kleur zou als achtergrond uniform ononderbroken moeten zijn. Mooie verschijning en

geschikte lage bouw, - het verminderingsverlies, redelijke structuur, wordt versterkte kern binnen bevestigd

de einddoos, de schede heeft gronddraad, geschikt voor kabel van het vezel de optische lint en binnenkabel.

Het unieke ontwerp, het 19 duimrek of de muur zetten op.

Mechanische eigenschappen

Treksterkte: astreksterkte niet minder dan 500N tussen kabelterminal zou moeten weerstaan

doos en de kabel, en niet minder dan 5N tussen de bedrading van vlecht en einddoos.

Compressietest: zou de kabel einddoos elk de verticale statische druk moeten kunnen weerstaan

niet minder dan 200N.

Draaitest: zou de kabel einddoos de torsiehoek moeten kunnen weerstaan.

Elektrische eigenschappen

Component van het de doosmetaal van de vezel de optisch kabel en kabelmetaal die kern, de componenten van het kabelmetaal en de weerstand van de grondisolatie versterken

isolatieweerstand:

niet minder dan 2*104M-ohm zou moeten zijn, voltage testen: 500V (gelijkstroom).

 voltagesterkte:

geen analyse, geen boogfenomeen bij 15Kv gelijkstroom onder 1min, geen analyse, geen boogfenomeen.
