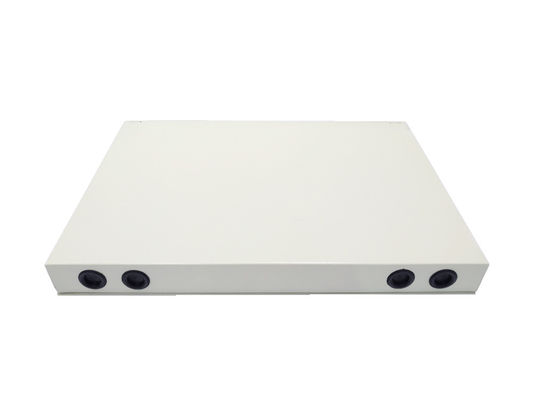

24 APC van havensc Schakelaar 19“ ODF-het Comité van het Vezel Optisch Flard het Witmetaalrek van het Distributiekader zet op

24 APC van havensc Schakelaar 19“ ODF-het Comité van het Vezel Optisch Flard het Witmetaalrek van het Distributiekader zet op

Paneel van het vezel is het optische flard het hulpmateriaal voor eind bedrading in optische vezeltransmissie

communicatienetwerk, dat direct voor binnen optische kabellas en takverbinding geschikt is,

 en beschermend de vezel.

Specificatie

Eigenschappen

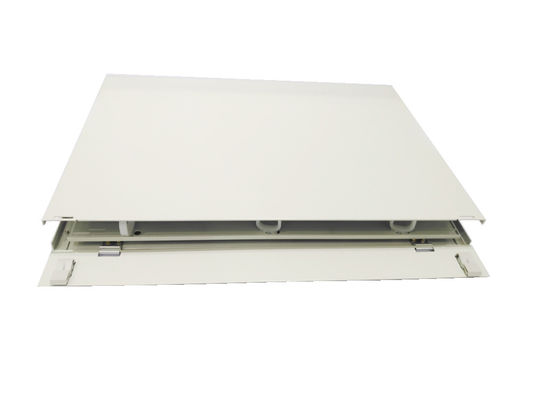

Toepasselijk in de beëindiging en 19“ standaardstructuur, rek zet ontwerp, metaal koudgewalste op staalplaat, met het elektrostatische bespuiten, 1.2mm dikte na het schilderen.

De grijze kleur, bedraagt vlot barsten of geen vingerafdruk hebben.

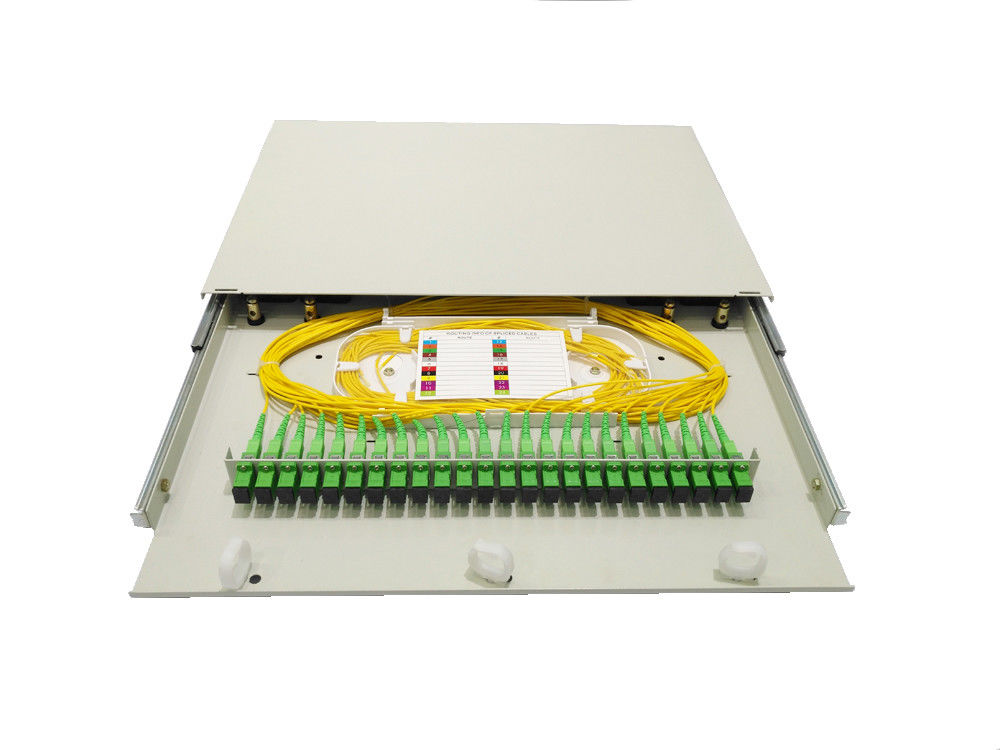

1U hoogte 44.54mm kan 24pcs-simplex de adapterplaat van Sc houden, is de adapter met flensgat, al die doos met schroeven wordt geleverd de adapters op plaat te bevestigen om het tijdens transporation op lange termijn, niet dia stabiel op te maken.

1U 24cores met de lasdienblad van de 1 stukfusie wordt uitgerust, maximum24cores zingen vezelopslag, is er genoeg ruimte voor lange de vezelbeheer of opslag die van 1.5meter.

De doos kan rek zijn opgezet op het ODF-kader 19inch of 23inch door oren op te zetten, die configuratie met de bijkomende zak, met genoeg schroeven zullen zijn, wanneer levering, niet vast op de doos. pls neem het wanneer onsite bouw.

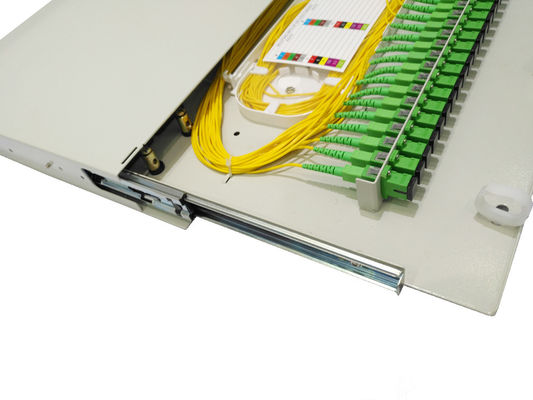

De doos met 4pieces-de klemmen van de kabelingang en rubberverbindingen om stof of rat te verhinderen, die vezelbeheer gemakkelijk en aardig maken. Het dienblad van de metaaldia is beter dan het plastic dienblad, het oud gebruik geen onderbreking is, is het zeer vlot en geschikt om uit het interne dienblad te nemen.

Er zijn ook de kabelklemmen van 3plastic voor het beheer van de kabeluitgang, het mensdomontwerp, zijn er vele types van klemmen kan zijn kiest.

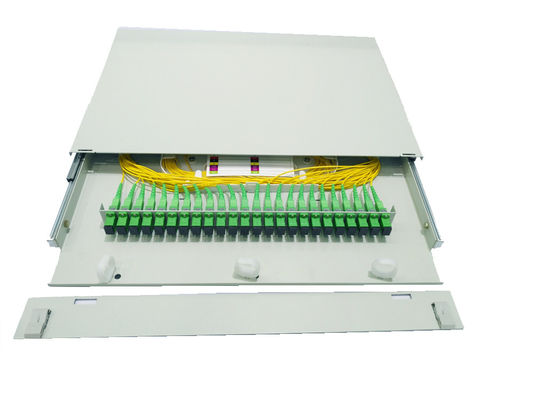

De totale doos zal met een klem bij voorzijde worden gesloten en kan tik naar boven of naar onder met een metaalhouder zijn bij de bodem. Wanneer de levering, het sloot voor betere bescherming zal.

Milieu-eisen:

Niet geschikt openluchtgebruik, als de behoefte te gebruiken, beschermende maatregelen zou moeten nemen.

Materiële eigenschappen

Het paneelmaterialen van het vezel is de Optische Flard corrosieweerstand, stabiele fysieke en chemische eigenschappen;

al materiaal moet compatibel zijn, en is compatibel met optische kabelschede en de schede van de bedradingsvlecht.

Om corrosie en andere elektroschade te verhinderen, moeten deze materialen met andere compatibel zijn

materiaal in het flardpaneel dat wordt gebruikt

1.  Als de plastieken van de het gebruikstechniek van het flardpaneel, zijn verbrandingsprestaties in overeenstemming zullen zijn

met de test van A GB/T5169.7, de test jongstleden voor jaren '30.

2. van de de verhogingsbeschermer van de optische vezelschakelaar het gebruiksmaterialen en de hete vuller van de smeltingstemperatuur zullen

ben niet minder dan 120 °C, het thermische zacht worden zal de temperatuur niet minder dan 90 °C zijn, kan binnen worden gebruikt

een temperatuur 25 ~+40°C.

3. alle materialen zouden, op menselijke gezondheden en ander materiaalelement niet-toxisch, niet corrosief moeten zijn

bijwerkingen.

De verschijning zal vorm, geen braam, geen bellen, geen barsten en leegten, het scheeftrekken, onzuiverheid voltooien

tekorten. Al kleur zou als achtergrond uniform ononderbroken moeten zijn. Mooie verschijning en

geschikte lage bouw, - het verminderingsverlies, redelijke structuur, wordt versterkte kern binnen bevestigd

de einddoos, de schede heeft gronddraad, geschikt voor kabel van het vezel de optische lint en binnenkabel.

Het unieke ontwerp, het 19 duimrek of de muur zetten op.

Mechanische eigenschappen

Treksterkte: astreksterkte zou moeten weerstaan niet minder dan 500N tussen kabelterminal

doos en de kabel, en niet minder dan 5N tussen de bedrading van vlecht en einddoos.

Compressietest: zou de kabel einddoos elk de verticale statische druk moeten kunnen weerstaan

niet minder dan 200N.

Draaitest: zou de kabel einddoos de torsiehoek moeten kunnen weerstaan.

Elektrische eigenschappen

1. Component van het de doosmetaal van de vezel de optisch kabel en kabelmetaal dat kern, kabelmetaal versterkt
2.  componenten en de weerstand van de grondisolatie
3. isolatieweerstand:
4. niet minder dan 2*104M ohm zou moeten zijn, voltage testen: 500V (gelijkstroom).
5.  voltagesterkte:

6. geen analyse, geen boogfenomeen bij 15Kv gelijkstroom onder 1min, geen analyse, geen boog

7. fenomeen.
